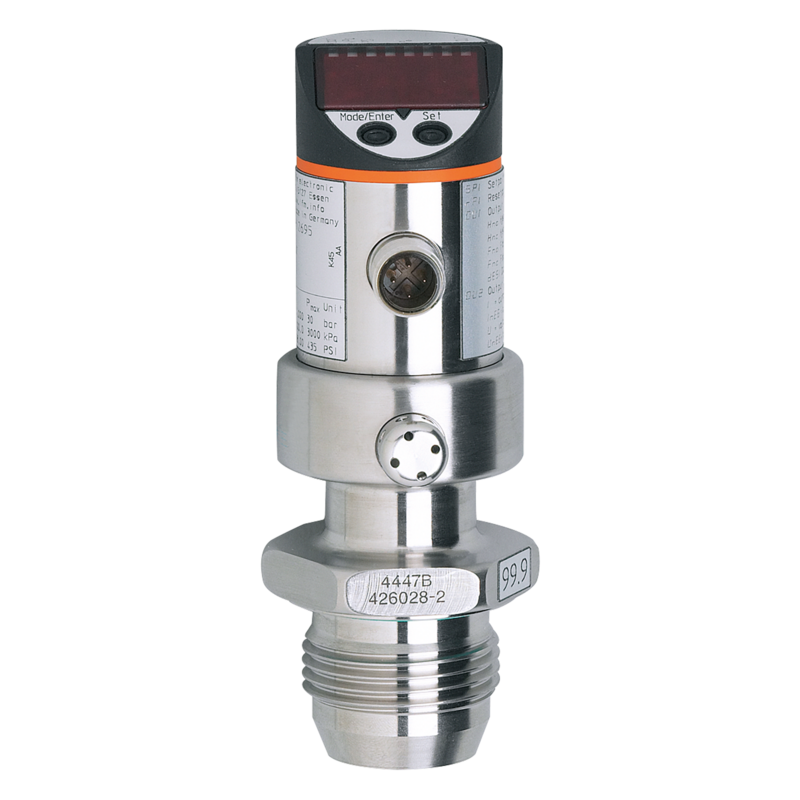

PIM694 - PIM010-REA01-KFPKG/US/ /P
Czujnik ciśnienia z funkcją diagnostyczną dla pomp, montaż zabudowany do przemysłu spożywczego, konektor M12, NO/ NC, sygnał przełączający; sygnał analogowy; (konfigurowalne), G 1 gwint zewnętrzny stożek uszczelniający
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dwie funkcje jednego urządzenia: Monitoring pompy i wykrywanie ciśnienia
- Niezawodna diagnostyka zakłóceń w obszarze ssącym i wykrywanie kawitacji
- Wykrywanie cieczy odgazowujących lub powietrza uwięzionego w pompie
- Niezależny monitoring ciśnienia w układzie drugim wyjściem przełączającym
- Sterowanie pompą przez wyjście analogowe
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |
| Montaż | Obudowa swobodnie obracalna o kąt 350° | |
| Media | Media lepkie i zawiesiny; ciecze i gazy | |
| Temperatura medium [°C] | -25...125; (145 max. 1h) | |
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |
| Brak strefy martwej | tak | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC | |
| Pobór prądu [mA] | < 50 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,2 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / NC | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | 350 | |
| Uwagi dotyczące częstotliwości przełączania [Hz] | OUT2 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20, odwracalny; (skalowany) | |
| Maks. obciążenie [Ω] | (Ub - 10 V) / 20 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,2; (Turn down 1:1) | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1) | |
| Odchylenie liniowości [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Odchylenie histerezy [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,15; (0...70 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,1; (0...70 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 2,5 | |
| Tłumienie wartości procesowej dAP [s] | 0...10 | |
| Tłumienie wyjścia analogowego dAA [s] | 0...10 | |
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 0,2 | |
| Software / programowanie | ||
| Możliwości parametryzacji | punkt zerowy; zakres | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5/1 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 188 | |
| Dane mechaniczne | ||
| Waga [g] | 455,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE | |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 4 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Uwagi | ||
| Uwagi | diagnostyka pomp o stałej prędkości obrotowej (+/- 10% odchylenia prędkości obrotowej) Zakres prędkości obrotowej 40...3000 U/min minimalne ciśnienie do diagnozy pompy 0,5 bar Dopuszczenie 3A jest aktualne tylko wtedy, gdy w instalacji użyto odpowiednich adapterów z dopuszczeniem 3A. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
