PI2817 - PI-1,6-REA01-MFRKG/US/ /P

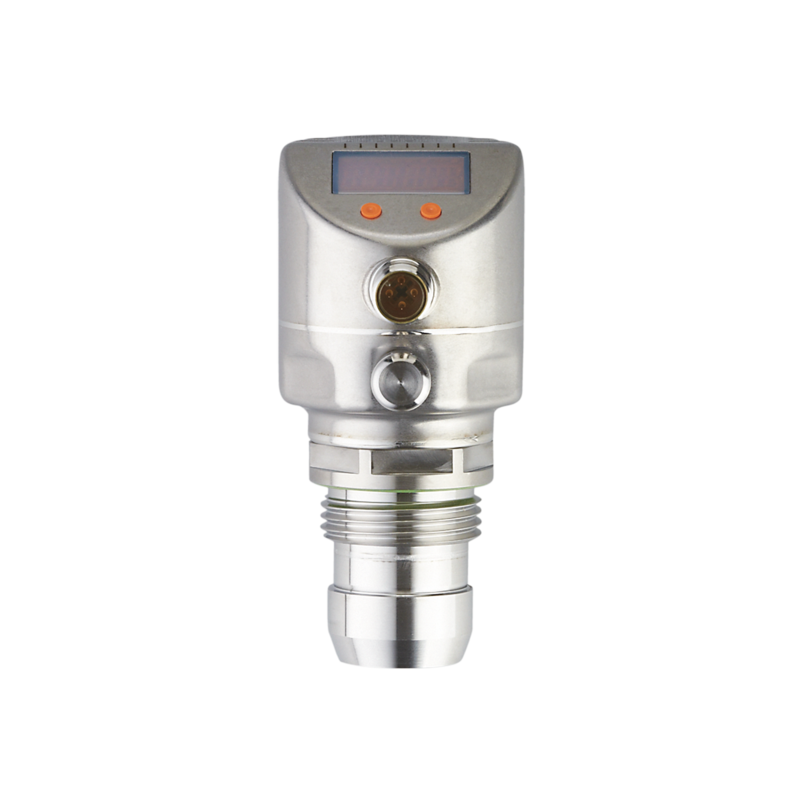

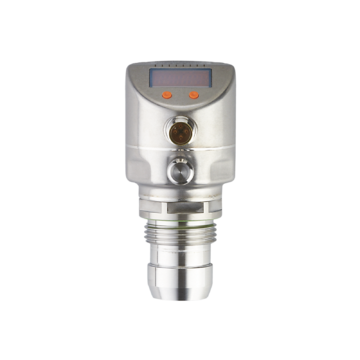

Czujnik ciśnienia z wyświetlaczem w obudowie całometalowej do przemysłu spożywczego firmy IFM, -100...1600 mbar, G1 zewnętrzny stożkowy, PNP/NPN-NO/NC, analogowy, max. temp. medium -25...125; (145 max. 1h) °C

Kod produktu: PI2817
Oznaczenie producenta: PI-1,6-REA01-MFRKG/US/ /P
Producent: IFM
Kategoria: Przetworniki ciśnienia standardowe

Dodaj do porównania

543,58 €

668,60 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Wytrzymała obudowa ze stali nierdzewnej do zastosowań w przemyśle spożywczym
Higieniczna, płaska konstrukcja
Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
Duża odporność na temperaturę i wysoka klasa ochrony
Programowalne wyjście analogowe i przełączające

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Przyłącze procesowe		połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym.
Aplikacja
Konstrukcja		styki pozłacane
Aplikacja		montaż zabudowany do przemysłu spożywczego
Media		Media lepkie i zawiesiny; ciecze i gazy
Temperatura medium [°C]		-25...125; (145 max. 1h)
Odporność na podciśnienie [mbar]		-1000
Rodzaj ciśnienia		ciśnienie względne
Brak strefy martwej		tak
MAWP (dla aplikacji zgodnych z CRN) [bar]		15
Dane elektryczne
Min. rezystancja izolacji [MΩ]		100; (500 V DC)
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Zintegrowana funkcja Watchdog		tak
Dane elektryczne - 2-przewodowy
Napięcie zasilania [V]		20...32 DC
Pobór prądu [mA]		3,6...21
Czas rozruchu [s]		1
Dane elektryczne - 3-przewodowy
Napięcie zasilania [V]		18...32 DC
Pobór prądu [mA]		< 45
Czas rozruchu [s]		0,5
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		2
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20, odwracalny; (skalowany)
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Wyjścia - 2-przewodowy
Maks. obciążenie [Ω]		300
Wyjścia - 3-przewodowy
Maks. spadek napięcia wyjścia przełączającego DC [V]		2
Prąd obciążenia wyjścia przełączającego DC [mA]		250
Częstotliwość przełączania DC [Hz]		125
Maks. obciążenie [Ω]		(Ub - 10 V) / 20 mA
Dokładność / odchylenie
Dokładność punktu przełączania [% zakresu]		< ± 0,2; (Turn down 1:1)
Powtarzalność [% zakresu]		< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)
Odchyłka od charakterystyki [% zakresu]		< ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1)
Odchylenie liniowości [% zakresu]		< ± 0,15; (Turn down 1:1)
Odchylenie histerezy [% zakresu]		< ± 0,15; (Turn down 1:1)
Stabilność długotrwała [% zakresu]		< ± 0,1; (Turn down 1:1; na rok)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K]		< ± 0,05; (0...70 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K]		< ± 0,15; (0...70 °C)
Czasy reakcji
Tłumienie wartości procesowej dAP [s]		0...30
Tłumienie wyjścia analogowego dAA [s]		0,01...99,99
Czasy reakcji - 2-przewodowy
Czas odpowiedzi skokowej wyjścia analogowego [ms]		45
Czasy reakcji - 3-przewodowy
Minimalny czas odpowiedzi wyjścia przełączającego (dAP) [ms]		3
Czas odpowiedzi skokowej wyjścia analogowego [ms]		7
Interfejsy
Interfejs komunikacyjny		IO-Link
Typ transmisji		COM2 (38,4 kBaud)
IO-Link Revision		1.0
Profil		brak Profilu
SIO tryb		tak
Wymagany typ portu master		A
Ilość danych analogowych		1
Ilość danych binarnych		2
Min.czas cyklu procesu [ms]		2,3
Obsługiwane DeviceID
	Typ działania	DeviceID
	domyślnie	727
Warunki pracy
Temperatura otoczenia [°C]		-25...80
Temperatura składowania [°C]		-40...100
Ochrona		IP 67; IP 68; IP 69K
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-5 Surge	0,5/1 kV
	EN 61000-4-6 w. cz. przewodzone	10 V
Odporność na wstrząsy
	DIN IEC 68-2-27	50 g (11 ms)
Odporność na wibracje
	DIN IEC 68-2-6	20 g (10...2000 Hz)
MTTF [lata]		154
Uwaga dotycząca dopuszczeń		certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm
Dopuszczenie UL
	Dopuszczenie UL numer	J019
	Numer UL	E174189
Dane mechaniczne
Waga [g]		380,5
Materiał		stal nierdzewna (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA
Materiały części w kontakcie z medium		ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE
Min. liczba cykli ciśnienia		100 milionów
Przyłącze procesowe		połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym.
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	LED, kolor zielony
	Stan wyjścia	LED, kolor żółty
	Wyświetlanie funkcji	wyświetlacz alfanumeryczny, 4-cyfrowy
	Wartość mierzona	wyświetlacz alfanumeryczny, 4-cyfrowy
Jednostka wyświetlana		mbar; kPa; psi; inH2O; mWS; % zakresu
Uwagi
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
