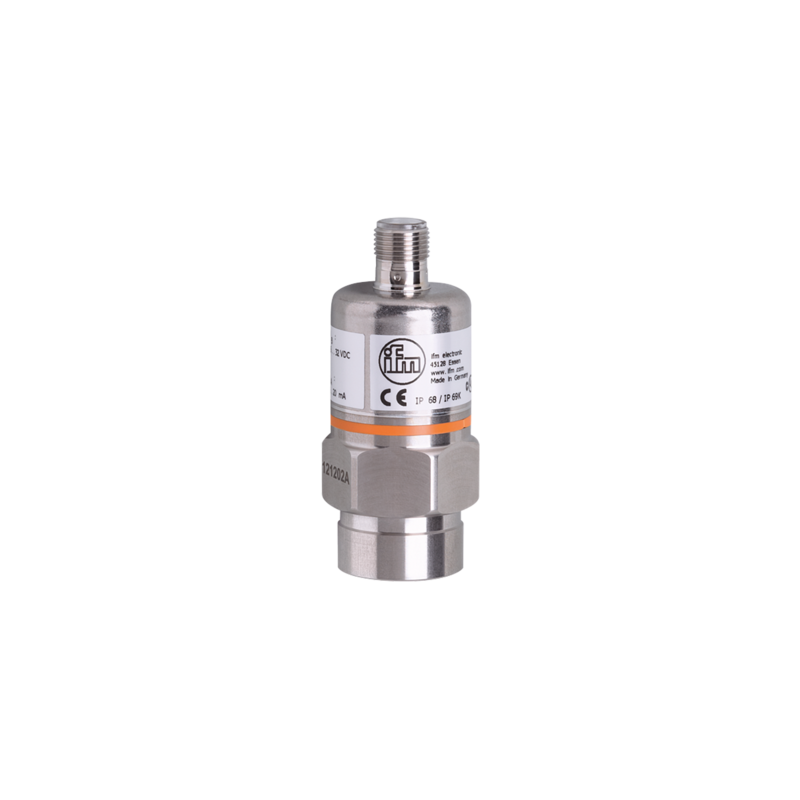

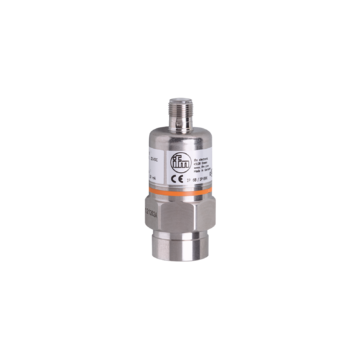

PA9020 - PA-400-SBR14-B-DVG/US/V
Przetworniki ciśnienia typu PA firmy IFM, zakres 0...400 bar, G1/4 wewnętrzny, sygnał 0-10V, konektor M12, max. temp. medium -25...90; (na zapytanie: -40...90 °C) °C
269,40 €
331,36 € z podatkiem VAT
Wysyłka w ciągu 3 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Precyzyjny liniowy sygnał wyjściowy 0...10 V
- Duża powtarzalność i niewielki błąd liniowości
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
- Szeroki zakres temperatury roboczej i wysoka klasa ochrony
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
Aplikacja | ||
Konstrukcja | styki pozłacane | |
Aplikacja | do aplikacji przemysłowych | |
Media | ciecze i gazy | |
Warunkowo odpowiedni dla | do użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie | |
Temperatura medium [°C] | -25...90; (na zapytanie: -40...90 °C) | |
Rodzaj ciśnienia | ciśnienie względne | |
Dane elektryczne | ||
Napięcie zasilania [V] | 16...32 DC | |
Pobór prądu [mA] | < 18 | |
Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
Wyjścia | ||
Łączna liczba wyjść | 1 | |
Sygnał wyjściowy | sygnał analogowy | |
Liczba wyjść analogowych | 1 | |
Analogowe wyjście napięciowe [V] | 0...10 | |
Min. rezystancja obciążenia [Ω] | 2000 | |
Zabezpieczenie przed przeciążeniem | tak | |
Dokładność / odchylenie | ||
Powtarzalność [% zakresu] | < 0,1; (z wahaniami temperatury < 10 K) | |
Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
Stabilność długotrwała [% zakresu] | < ± 0,05; (na 6 miesiecy) | |
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,1; (0...80 °C) | |
Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (0...80 °C) | |
Czasy reakcji | ||
Czas odpowiedzi skokowej wyjścia analogowego [ms] | 3 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...80 | |
Temperatura składowania [°C] | -40...100 | |
Ochrona | IP 68; IP 69K | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 30 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
radiacja poprzez interferencje | zgodnie z dyrektywą motoryzacyjną 2004/104/EC | |
CISPR 25 | ||
odporność na zakłócenia | zgodnie z dyrektywą motoryzacyjną 2004/104/EC | |
ISO 11452-2 w.cz. promieniowane | 100 V/m | |
ISO 7637-2 pulse | Poziom rygoru 4 | |
Odporność na wstrząsy | ||
DIN EN 60068-2-27 | 50 g (11 ms) | |
DIN EN 61373 | Kategoria 3 | |
Odporność na wibracje | ||
DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
DIN EN 61373 | Kategoria 2 | |
MTTF [lata] | 478 | |
Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
Aplikacje kolejowe | ||
DIN EN 50155 / IEC 60571 | Klasse T3, C1, S1 | |
Dane mechaniczne | ||
Waga [g] | 222 | |
Materiał | stal nierdzewna (1.4404 / 316L); FKM; PA; EPDM/X | |
Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM | |
Min. liczba cykli ciśnienia | 100 milionów | |
Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
Zintegrowany tłumik | tak | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
