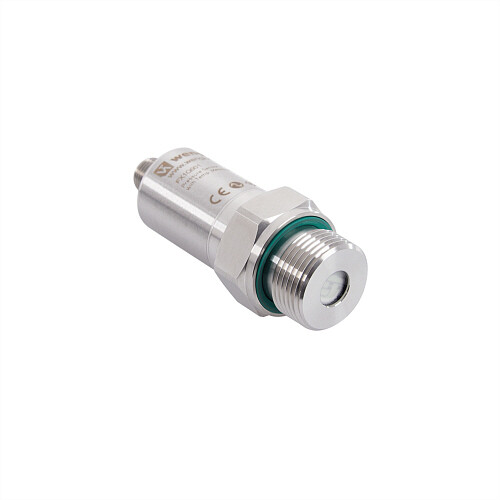

FX2Q001
Czujnik ciśnienia firmy Wenglor, zakres pomiarowy = 0...0,25 bar, temp. medium = -25...125 °C, przyłącze procesowe = G 3/4", konektor M12-4 pin, wyjście 4-20mA lub 0-10V, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Kompaktowa, spawana laserowo stal nierdzewna V4A
- Konfiguracja poszczególnych parametrów przez IO-Link 1.1
- Pomiar ciśnienia i temperatury za pomocą jednego czujnika
- Szybka wymiana czujnika dzięki przechowywaniu danych
Czujniki ciśnienia weFlux2 są wyposażone w innowacyjną celę pomiarową, która zawiera zintegrowany element temperatury. Umożliwia to czujnikom mierzenie ciśnienia względnego, a także temperatury dowolnego pożądanego medium. W zależności od wymagań aplikacji można wybrać dwa wyjścia przełączające lub jedno wyjście przełączające i jedno wyjście analogowe w celu odczytania zmierzonych wartości. Ponadto czujniki ciśnienia weFlux2 oferują nowe możliwości konfiguracji poszczególnych parametrów. Parametry czujnika, funkcje wyjściowe filtra, a także jednostkę miary mierzonych wartości (bar, PSI lub Pascal), można elastycznie regulować.
| Dane specyficzne dla czujnika | ||
|---|---|---|
| Zakres pomiarowy | 0...0,25 bar | |
| Typ pomiaru | pośredni | |
| Maksymalne ciśnienie przeciążenia | 1 bar | |
| Ciśnienie rozrywające | 1,5 bar | |
| Media | Ciecze, gazy | |
| Zakres pomiaru temperatury | -40...125 °C | |
| Czas odpowiedzi (t90) Temp | < 1 s | |
| Czas odpowiedzi (t90) | < 10 ms | |
| Dokładność pomiaru temperatury | < ± 1 °C | |
| Błąd pomiaru (całkowity) | 0,5 % | |
| Histereza | < ± 0,1 % | |
| Odchylenie liniowości | < ± 0,2 % | |
| Błąd Zero-Point | < ± 0,1 % | |
| Powtarzalność | < ± 0,1 % | |
| Zakres współczynnika punktu 0 | <�± 0,05% /10K | |
| Zakres współczynnika temperatury | <�± 0,05% /10K | |
| Warunki środowiskowe | ||
| Temperatura medium | -25...125 °C** | |
| Temperatura otoczenia | -25...80 °C | |
| Temperatura przechowywania | -25...80 °C | |
| EMC | DIN EN 61326-2-3 | |
| Odporność na wstrząsy według DIN IEC 68-2-27 | 50 g / 11 ms | |
| Odporność na wibrację według DIN IEC 60068-2-6 | 10 g (10...2000 Hz) | |
| Dane elektryczne | ||
| Zasilanie | 12...32 V DC | |
| Konsumpcja (Ub = 24 V) | < 15 mA | |
| Ilość wyjść | 2 | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Spadek napięcia na wyjściu | < 1,5 V | |
| Wyjścia analogowe | 1 | |
| Wyjście analogowe | 4...20 mA /0...10V Ciśnienie / Temperatura | |
| Rozdzielczość | > 11 bit | |
| Odporność na prąd wyjściowy | < 500 Ohm | |
| Interfejs | IO-Link V1.1 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | IO-Link | |
| Typ czujnika | Membrana Ceramikzna | |
| Materiał obudowy | 1.4404 | |
| Materiał części mających kontakt z mediami | 1.4404; FKM; Ceramik | |
| Stopień ochrony IP | IP65 * | |
| Podłączenie | konektor M12-4 pin | |
| Przyłącze procesowe | G 3/4"; front | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 1157,11 a | |
| Wyjście | ||
| Wyjście analogowe | tak | |
| IO-Link | tak | |
* Testowane przez Wenglor
** Czujniki odpowiednie do temperatury mediów do 125 ° C. Podczas instalacji należy upewnić się, że obudowa czujnika jest odpowiednio chłodzona przez otoczenie.
