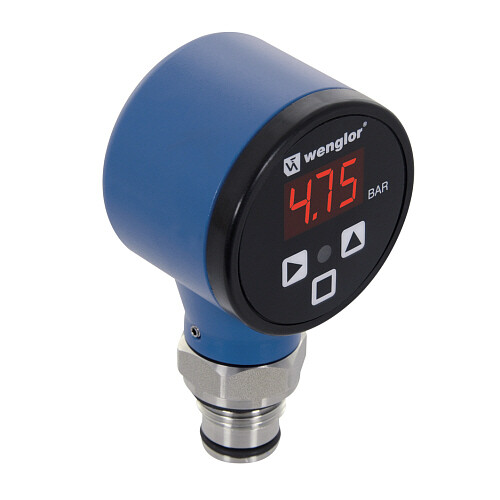

FFMP145
Czujnik ciśnienia firmy Wenglor, zakres pomiarowy = 0...100 bar, błąd pomiarowy = < ± 0,5 %, temp. medium = -25...80 °C, przyłącze procesowe = G 1/2", konektor M12-5 pin, wyjście analogowe / przekaźnik NO lub NC
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Dobrze widoczny wskaźnik produktu
- Pomiar poprzez membranę spłukiwaną
- Prosta obsługa za pomocą wyświetlacza
- Zajmujące niewiele miejsca połączenie procesowe dzięki małej membranie ciśnieniowej
Czujniki ciśnienia UniBar mierzą ciśnienie względne w zamkniętych systemach dowolnego medium w zakresie -1...600 bar. Czujniki ciśnienia UniBar są bardzo łatwe w użyciu dzięki zintegrowanemu wyświetlaczowi. Wysoce widoczny wskaźnik stanu przełączania umożliwia szybką lokalizację uszkodzonych czujników do celów konserwacji. Dzięki metalicznej krawędzi uszczelniającej na przyłączu procesowym dalsze uszczelnienia nie są wymagane.
Dane specyficzne dla czujnika | ||
---|---|---|
Zakres pomiarowy | 0...100 bar | |
Typ pomiaru | pośredni | |
Maksymalne ciśnienie przeciążenia | 200 bar | |
Ciśnienie rozrywające | 400 bar | |
Zakres regulacji | 4...100 % | |
Media | Ciecze, gazy | |
Histereza przełączania | 2 % | |
Błąd pomiaru | < ± 0,5 % | |
Dryft temperaturowy | 0,025 %/K | |
Warunki środowiskowe | ||
Temperatura medium | -25...80 °C | |
Temperatura otoczenia | -25...80 °C | |
EMC | DIN EN 61326-2-3 | |
Odporność na wstrząsy według DIN IEC 68-2-27 | 30 g / 11 ms | |
Odporność na wibrację według DIN IEC 60068-2-6 | 20 g (10...2000 Hz) | |
Dane elektryczne | ||
Zasilanie | 16...32 V DC | |
Konsumpcja (Ub = 24 V) | < 60 mA | |
Ilość wyjść | 1 | |
Czas odpowiedzi | 30 ms | |
Przekaźnik/max. prąd przełączania (24 VDC) | < 1 A | |
Wyjście analogowe | 4...20 mA Ciśnienia | |
Rozdzielczość | 10 bit | |
Odporność na prąd wyjściowy | < 500 Ohm | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Klasa ochrony | III | |

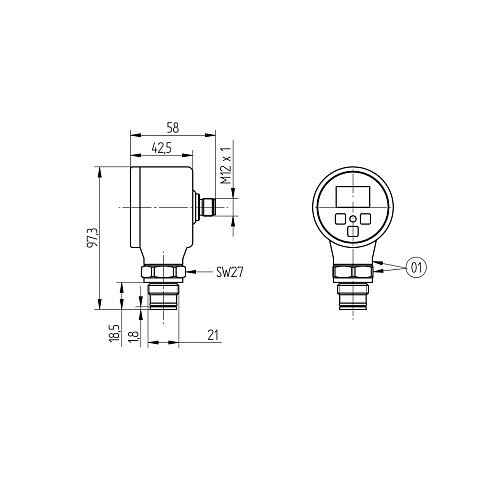

Dane mechaniczne | ||
Metoda konfiguracji | Menu | |
Materiał obudowy | PBT; PC; FKM | |
Materiał panelu | Poliester | |
Materiał części mających kontakt z mediami | 1.4435; 1.4404 | |
Stopień ochrony IP | IP67 * | |
Podłączenie | konektor M12-5 pin | |
Przyłącze procesowe | G 1/2" | |
Dane istotne dla bezpieczeństwa | ||
MTTFd (EN ISO 13849-1) | 769,77 a | |
Wyjście | ||
Wyjście analogowe | tak | |
Wartość końcowa, wyjście analogowe: skalowalne 2: 1 | tak | |
Przekaźnik NO lub NC | tak |
* Testowany przez Wenglor
