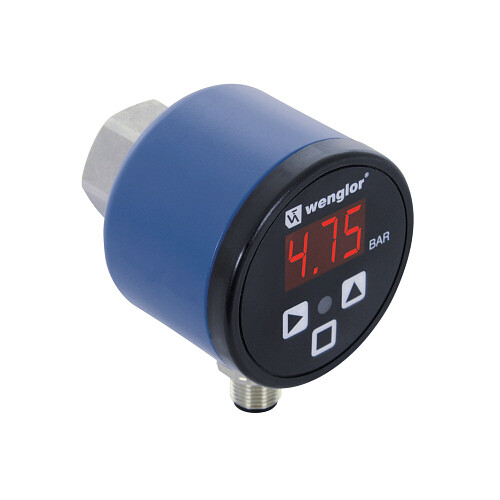

FFAP084
Czujnik ciśnienia firmy Wenglor, zakres pomiarowy = 0...400 bar, błąd pomiarowy = < ± 0,5 %, temp. medium = -25...80 °C, przyłącze procesowe = G 1/4", konektor M12-4 pin, wyjście PNP NO lub NC / analogowe
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Dobrze widoczny wskaźnik produktu
- Prosta obsługa za pomocą wyświetlacza
Czujniki ciśnienia UniBar mierzą ciśnienie względne w zamkniętych systemach dowolnego medium w zakresie -1...600 bar. Czujniki ciśnienia UniBar są bardzo łatwe w użyciu dzięki zintegrowanemu wyświetlaczowi. Wysoce widoczny wskaźnik stanu przełączania umożliwia szybką lokalizację uszkodzonych czujników do celów konserwacji.
Dane specyficzne dla czujnika | ||
---|---|---|
Zakres pomiarowy | 0...400 bar | |
Typ pomiaru | pośredni | |
Maksymalne ciśnienie przeciążenia | 800 bar | |
Ciśnienie rozrywające | 1600 bar | |
Zakres regulacji | 4...100 % | |
Media | Ciecze, gazy | |
Histereza przełączania | 2 % | |
Błąd pomiaru | < ± 0,5 % | |
Dryft temperaturowy | 0,025 %/K | |
Warunki środowiskowe | ||
Temperatura medium | -25...80 °C | |
Temperatura otoczenia | -25...80 °C | |
EMC | DIN EN 61326-2-3 | |
Odporność na wstrząsy według DIN IEC 68-2-27 | 30 g / 11 ms | |
Odporność na wibrację według DIN IEC 60068-2-6 | 20 g (10...2000 Hz) | |
Dane elektryczne | ||
Zasilanie | 16...32 V DC | |
Konsumpcja (Ub = 24 V) | < 60 mA | |
Ilość wyjść | 1 | |
Czas odpowiedzi | 30 ms | |
Wyjście przełączające / prąd przełączający | < 250 mA | |
Spadek napięcia na wyjściu | < 2 V | |
Wyjście analogowe | 0...10 V Ciśnienie | |
Rozdzielczość | 10 bit | |
Obciążenie wyjścia napięciowego | < 20 mA | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Klasa ochrony | III | |
Dane mechaniczne | ||
Metoda konfiguracji | Menu | |
Materiał obudowy | PBT; PC; FKM | |
Materiał panelu | Poliester | |
Materiał części mających kontakt z mediami | 1.4435; 1.4404 | |
Stopień ochrony IP | IP67 * | |
Podłączenie | konektor M12-4 pin | |
Przyłącze procesowe | G 1/4" | |
Dane istotne dla bezpieczeństwa | ||
MTTFd (EN ISO 13849-1) | 1201,51 a | |
Wyjście | ||
Wyjście analogowe | tak | |
Wartość końcowa, wyjście analogowe: skalowalne 2: 1 | tak | |
PNP NO lub NC | tak |
* Testowany przez Wenglor
