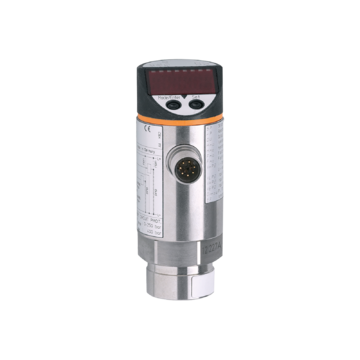

PNI024 - PNI010-RBR14-QFRKG/US/ /V
Czujnik ciśnienia do monitorowania filtrów frimy IFM, zakres 0 … 10 bar, przyłącze procesowe G1/4 wewnętrzny, wyjście 2 x PNP/NPN + 0 … 20 mA + 0 … 10 V, temp. medium -20 … + 80 st.C, wyświetlacz LED, konektor M12, automatyczna regulacja
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Ocena wartości zewnętrznego napięcia lub prądu
- Ciągłe zestawianie wartości nastaw / wartości rzeczywistych bezpośrednio w czujniku
- Automatyczna regulacja punktu przełączania
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Wydajny monitoring różnicy ciśnień
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy [bar] | 0...10 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -25...80 | |
| Minimalne ciśnienie niszczące [bar] | 150 | |
| Wytrzymałość na ciśnienie [bar] | 50 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 90 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,2 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Wejście analogowe (prądowe) [mA] | 0...20 | |
| Maks. obciążenie [Ω] | 300 | |
| Wejścia analogowe (napięciowe) [V] | 0...10 | |
| Min. rezystancja obciążenia [Ω] | 90000 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | < 170 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [bar] | 0...10 | |
| Punkt przełączania SP [bar] | -2,46...10 | |
| Uwaga dotycząca punktu przełączania SP | ciśnienie różnicowe | |
| Punkt resetu rP [bar] | -2,5...9,96 | |
| Uwaga dotycząca punktu resetowania rP | ciśnienie różnicowe | |
| W krokach co [bar] | 0,02 | |
| Dokładność / odchylenie | ||
| Odchyłka od charakterystyki [% wartości końcowej] | < ± 0,6 | |
| Dryft temperaturowy na 10K | < ± 0,3 | |
| Odchylenie charakterystyki wejścia analogowego | < ± 0,3 | |
| Dryft temperaturowy wejścia analogowedo na 10 K | < ± 0,1 | |
| Dryft temperaturowy wejścia analogowego [°C] | 0...80 | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 3 | |
| Programowalny czas opóźnienia dS, dr [s] | 0, 0,1...50 | |
| Tłumienie wartości procesowej dAP [s] | 0...4 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | przycisk do programowania | |
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wejście prądowe / napięciowe; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 152 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 289 | |
| Materiał | stal nierdzewna (1.4305 / 303); PBT; PC; PA; FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 3 x LED, kolor zielony | |
| Tryb wyświetlania | 3 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Jednostka wyświetlana | bar; psi; MPa | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
