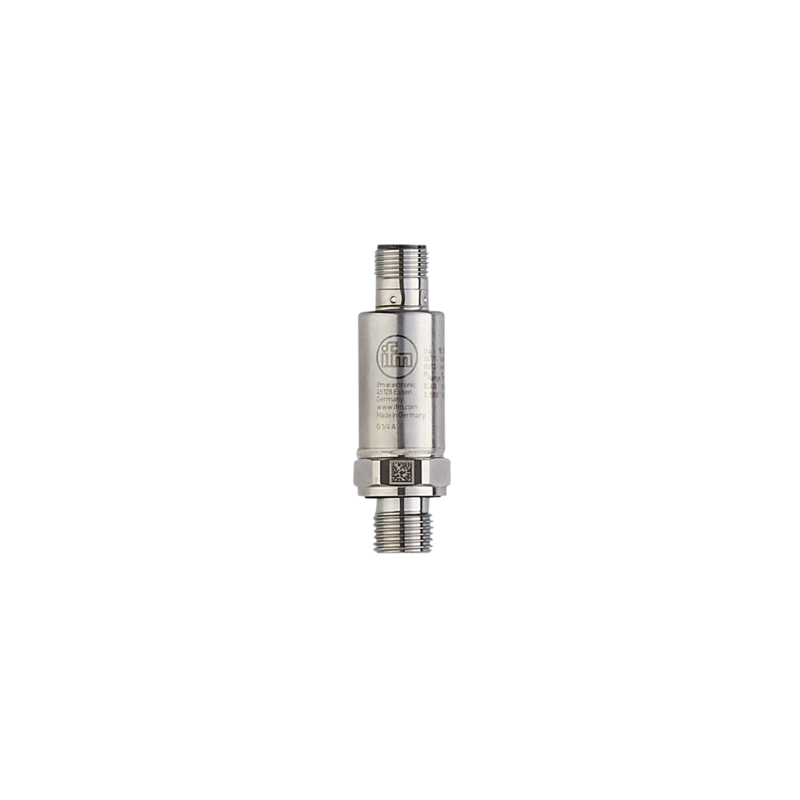

PV8002 - PV-100-SEG14-UFRVG/US/ /
Elektroniczny czujnik ciśnienia, zakres ciśnienia: 0...100 bar/0...1450 psi/0...10 Mpa, G 1/4 gwint zewnętrzny, sygnał przełączający: IO-Link, konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niewielka obudowa do użytku w ograniczonej przestrzeni
- Bardzo duża odporność na nadciśnienie i podciśnienie
- Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
- Dwa programowalne wyjścia przełączające, w tym jedno z interfejsem komunikacyjnym IO-Link
- Zintegrowany pomiar temperatury przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2); Gwint wewnętrzny:M5 | |
| Aplikacja | ||
| Element pomiarowy | metalowa celka pomiarowa | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -40...90 | |
| Uwaga dot. przeciążalności | statyczne | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 15 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 0,3 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | < 130 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy | ||
| -40...90 °C | -40...194 °F | |
| Punkt przełączania SP | ||
| -38...90 °C | -36,4...194 °F | |
| Punkt resetu rP | ||
| -40...88 °C | -40...190,4 °F | |
| W krokach co | ||
| 0,1 °C | 0,1 °F | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,5 (nach DIN EN 61298-2) | |
| Powtarzalność [% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,5; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1) | |
| Odchylenie liniowości [% zakresu] | < ± 0,1 (BFSL) / < ± 0,2 (LS) | |
| Odchylenie histerezy [% zakresu] | < ± 0,2 | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2 K + (0.1 x (temperatura otoczenia - średnia)) | |
| Uwaga | zakres temperatur -10 do 80 °C | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 3 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | < 80 / < 210 ( w warunkach odniesienia według ifm ) | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 5 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 4,5 | |
| Rozdzielczość IO-Link - ciśnienie [bar] | 0,05 | |
| Rozdzielczość IO-Link - ciśnienie [MPa] | 0,005 | |
| Temperatura rozdzielczości IO-Link [K] | 0,2 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 16 | |
| temperatura | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; temperatura wewnętrzna; licznik godzin pracy; licznik cykli przełączania; Licznik pików ciśnienia; Licznik pików temperatury | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1212 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...90 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61326-1 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 500 g (1 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 668 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | J038 | |
| Numer UL | E174189 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 56,8 | |
| Materiał | 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); 1.4542 (17-4 PH / 630) | |
| Min. liczba cykli ciśnienia | 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym) | |
| Moment dokręcający [Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2); Gwint wewnętrzny:M5 | |
| Uszczelnienie przyłącza procesowego | FKM (DIN EN ISO 1179-2) | |
| Zintegrowany tłumik | tak | |
| Uwagi | ||
| Uwagi | BFSL = Best Fit Straight Line LS = ustawianie wartości brzegowej |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
