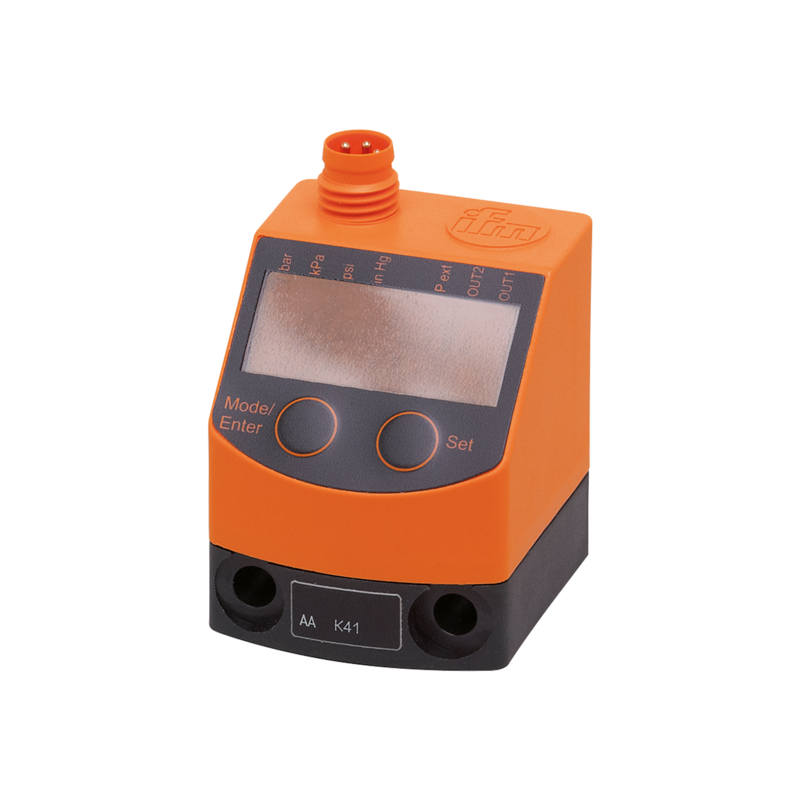

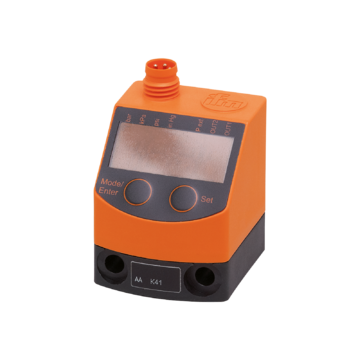

PQ0809 - PQ-1-1-RHR18-QFNKG/AS/
Presostat kompaktowy z wyświetlaczem do pneumatyki firmy IFM, -1...1 bar, G 1/8 Gwint wewnętrzny, NPN-NO/NC, max. temp. medium 0...60 °C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodny monitoring ciśnienia w układach pneumatycznych i sprężonego powietrza
- Bardzo duża odporność na nadciśnienie i podciśnienie
- Wyraźnie widoczny, nachylony wyświetlacz LED
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy | ||
| -1...1 bar | -1000...1000 mbar | |
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | Powietrze sprężone | |
| Warunkowo odpowiedni dla | inne media dostępne na zamówienie | |
| Temperatura medium [°C] | 0...60 | |
| Minimalne ciśnienie niszczące [bar] | 30 | |
| Wytrzymałość na ciśnienie [bar] | 20 | |
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 50 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie nadnapięciowe | tak; (< 40 V) | |
| Czas rozruchu [s] | 0,3 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | < 200 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| -1...1 bar | -1000...1000 mbar | |
| Punkt przełączania SP [bar] | -0,98...1 | |
| Punkt resetu rP [bar] | -0,99...0,99 | |
| W krokach co [bar] | 0,01 | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,5 | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Odchylenie histerezy [% zakresu] | < ± 0,25 | |
| Stabilność długotrwała [% zakresu] | < ± 0,05; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (0...60 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (0...60 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 2,5 | |
| Programowalny czas opóźnienia dS, dr [s] | 0; 0,002...5 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; Funkcja diagnostyczna; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...70 | |
| Temperatura składowania [°C] | -25...85 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5/1 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 443 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 85,5 | |
| Materiał | PBT; FKM; Poliester | |
| Materiały części w kontakcie z medium | mosiądz; FKM; krzem (pokrycie); PBT | |
| Min. liczba cykli ciśnienia | 50 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 4 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Jednostka wyświetlana | bar; kPa; psi; inHg | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | zestaw montażowy na szynę DIN: TH 35-7,5 / EN60715, E37340 Adapter gwintowany: 1/8", E30075 złączka pneumatyczna: Ø 6 mm, E30076 złączka pneumatyczna: Ø 8 mm, E30077 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M8; kodowanie: A; Styki: pozłacane | |
