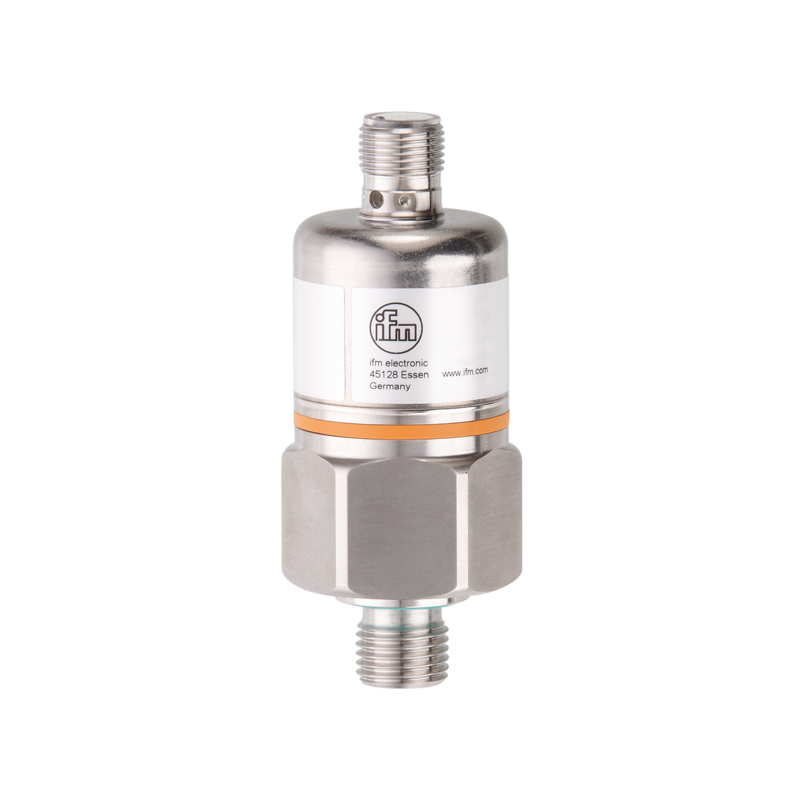

PP7523 - PP-060-SBG14-QFPKG/US/ /V
Elektroniczny czujnik ciśnienia, zakres 0...60 bar, G 1/4 gwint zewnętrzny, sygnał przełączający (konfigurowalne), konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
- Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
- Znaczna odporność na wstrząsy i drgania
- Okres eksploatacji ponad 100 mln cykli ciśnieniowych
- Wygodna komunikacja przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -25...90 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,6...36 DC; (tryb komunikacji: 18...32) | |
| Pobór prądu [mA] | < 45 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,3 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; (konfigurowalne) | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | 170 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,5 | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Odchylenie histerezy [% zakresu] | < ± 0,1 | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (0...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (0...80 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 3 | |
| Krokowe tłumienie wartości procesowej dAP [s] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...85 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 69K; IP 68; (7 dni / 1 m głębokości wody / 0,1 bara) | |
| Testy / dopuszczenia | ||
| EMC | ||
| odporność na zakłócenia | EN 61000-6-2 | |
| EN 61000-4-2 ESD | 4 kV wyładowanie bezpośrednie / 15 kV wyładowanie atmosferyczne | |
| EN 61000-4-3 w.cz. promieniowane | 20 V/m | |
| EN 61000-4-4 Burst | 4 kV cęgi probiercze | |
| EN 61000-4-5 Surge | 0,5 kV zasilanie / 1 kV sygnał do urządzeń DC | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| odporność na zakłócenia | zgodnie z dyrektywą motoryzacyjną 1995/54 /EC / 04/104EG / 05/83/EG | |
| Badanie w komorze pochłaniającej zgodnie z ISO 11452-2: | 80 V/m | |
| EN 50155 | Klasse T3, C1, S1 | |
| Odporność na wstrząsy | ||
| DIN IEC 60068-2-27 / DIN IEC 60068-2-29 | 1000 g | |
| DIN EN 61373 | Kategoria 3 | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| DIN EN 60068-2-64 | 14 g | |
| DIN EN 61373 | Kategoria 2 | |
| MTTF [lata] | 308 | |
| Dopuszczenie UL | ||
| Numer UL | E174189 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 211,1 | |
| Materiał | stal nierdzewna (1.4301 / 304); FKM; EPDM/X; PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | 2 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Funkcja uczenia | tak | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
