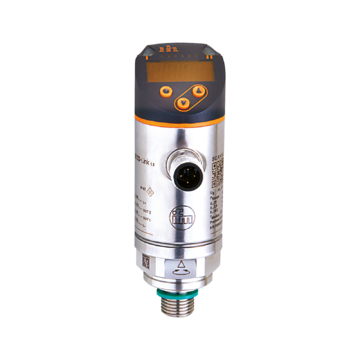

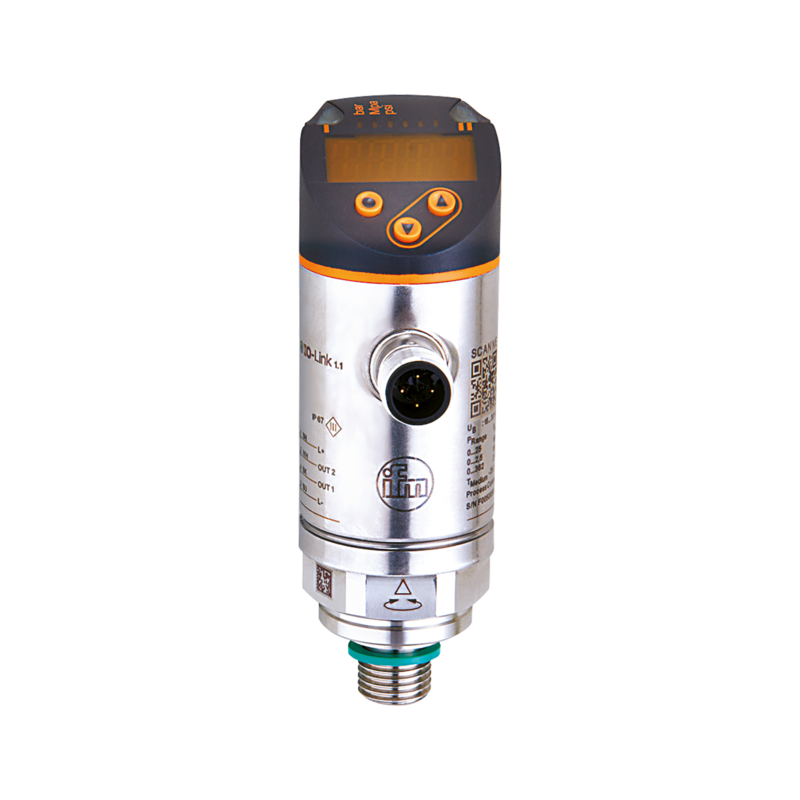

PN7515 - PN-006-REG14-QFRKG/US/ /V
Czujnik ciśnienia serii PE /PN z wyświetlaczem firmy IFM, 0...400 bar, G1/4, PNP/NPN-NO/NC, analogowy, max. temp. medium -25...80 stC
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dwa wyjścia przełączające, w tym jedno z interfejsem komunikacyjnym IO-Link
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
Aplikacja | ||
Konstrukcja | styki pozłacane | |
Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |
Aplikacja | do aplikacji przemysłowych | |
Media | ciecze i gazy | |
Temperatura medium [°C] | -25...80 | |
Odporność na podciśnienie [mbar] | -1000 | |
Rodzaj ciśnienia | ciśnienie względne; próżnia | |
Dane elektryczne | ||
Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
Pobór prądu [mA] | < 35 | |
Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Czas rozruchu [s] | < 0,3 | |
Zintegrowana funkcja Watchdog | tak | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
Wyjścia | ||
Łączna liczba wyjść | 2 | |
Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) | |
Wykonanie elektryczne | PNP/NPN | |
Liczba wyjść binarnych | 2 | |
Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 150; (200 (...60 °C) 250 (...40 °C)) | |
Częstotliwość przełączania DC [Hz] | < 170 | |
Zabezpieczenie przed zwarciem | tak | |
Typ zabezpieczenia przed zwarciem | impulsowe | |
Zabezpieczenie przed przeciążeniem | tak | |
Dokładność / odchylenie | ||
Dokładność punktu przełączania [% zakresu] | < ± 0,5 | |
Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
Odchylenie histerezy [% zakresu] | < ± 0,25 | |
Stabilność długotrwała [% zakresu] | < ± 0,05; (na 6 miesiecy) | |
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,2; (-0...80 °C) | |
Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,2; (-0...80 °C) | |
Czasy reakcji | ||
Czas reakcji [ms] | < 3 | |
Programowalny czas opóźnienia dS, dr [s] | 0...50 | |
Tłumienie wartości procesowej dAP [s] | 0...4 | |
Software / programowanie | ||
Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana | |
Interfejsy | ||
Interfejs komunikacyjny | IO-Link | |
Typ transmisji | COM2 (38,4 kBaud) | |
IO-Link Revision | 1.1 | |
Norma SDCI | IEC 61131-9 | |
Profil | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | |
SIO tryb | tak | |
Wymagany typ portu master | A; (dla niepodłączonego pinu 2 : B) | |
Min.czas cyklu procesu [ms] | 3 | |
Rozdzielczość IO-Link - ciśnienie [bar] | 0,005 | |
Dane procesowe IO-Link (cykliczne) | ||
Funkcja | długość bajtu | |
Ciśnienie | 16 | |
status urządzenia | 4 | |
informacje o przełączaniu binarnym | 2 | |
Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji | |
Obsługiwane DeviceID | ||
Typ działania | DeviceID | |
domyślnie | 1199 | |
Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...80 | |
Temperatura składowania [°C] | -40...100 | |
Ochrona | IP 65; IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
DIN EN 61000-6-2 | ||
DIN EN 61000-6-3 | ||
Odporność na wstrząsy | ||
DIN EN 60068-2-27 | 50 g (11 ms) | |
Odporność na wibracje | ||
DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
MTTF [lata] | 249 | |
Dopuszczenie UL | ||
Dopuszczenie UL numer | J001 | |
Numer UL | E174189 | |
Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
Dane mechaniczne | ||
Waga [g] | 269 | |
Materiał | stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | |
Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); Al2O3 (ceramika); FKM | |
Min. liczba cykli ciśnienia | 100 milionów | |
Moment dokręcający [Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) | |
Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
Zintegrowany tłumik | nie (można zainstalować) | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Jednostka wyświetlana | 3 x LED, kolor zielony (bar, psi, MPa) | |
Stan wyjścia | 2 x LED, kolor żółty | |
Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
