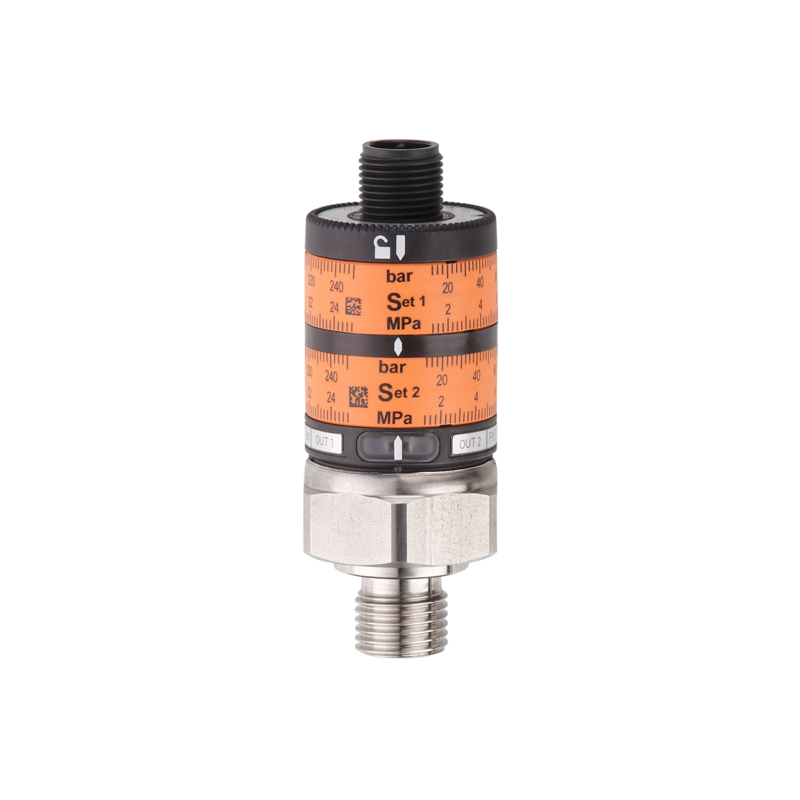

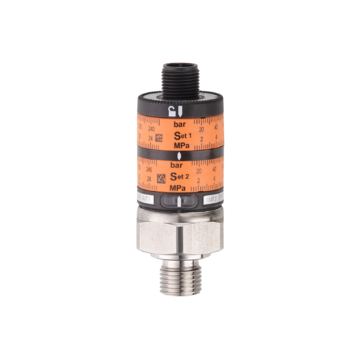

PK7532 - PK-100-SFG14-QSPKG/US/ /W
Elektroniczny czujnik ciśnienia, zakres: 0...100 bar, G 1/4 gwint zewnętrzny, sygnał przełączający, konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwe ustawianie punktu przełączania dwoma pierścieniami ustawczymi umożliwiającymi optymalny odczyt
- Duża stabilność długoterminowa dzięki wytrzymałej celce pomiarowej ze stali nierdzewnej o wysokim dopuszczalnym ciśnieniu znamionowym
- Blokada mechaniczna zapobiegająca przypadkowej zmianie punktu przełączania
- Okres eksploatacji ponad 50 mln cykli ciśnieniowych
- Do stosowania w hydraulice, pneumatyce, klimatyzacji i chłodnictwie
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy | ||
| 0...100 bar | 0...10 MPa | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -25...80 | |
| Minimalne ciśnienie niszczące | ||
| 1000 bar | 100 MPa | |
| Wytrzymałość na ciśnienie | ||
| 200 bar | 20 Mpa | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,6...32 DC | |
| Pobór prądu [mA] | < 25 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 500 | |
| Częstotliwość przełączania DC [Hz] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 0...100 bar | 0...10 MPa | |
| Punkt przełączania SP | ||
| 3...100 bar | 0,3...10 MPa | |
| Histereza | ||
| 2 bar | 0,2 MPa | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% wartości końcowej] | < ± 2,5; (Ustawiana dokładność) | |
| Powtarzalność [% wartości końcowej] | < ± 0,5; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% wartości końcowej] | < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Dryft temperaturowy na 10K | < ± 0,5 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | pierścień regulacyjny | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 513 | |
| Dopuszczenie UL | ||
| Numer UL | E174189 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 95,2 | |
| Materiał | PBT; PC; FKM; stal nierdzewna (1.4404 / 316L) | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); FKM | |
| Min. liczba cykli ciśnienia | 50 milionów | |
| Moment dokręcający [Nm] | 25 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| Ze skalą | tak | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
