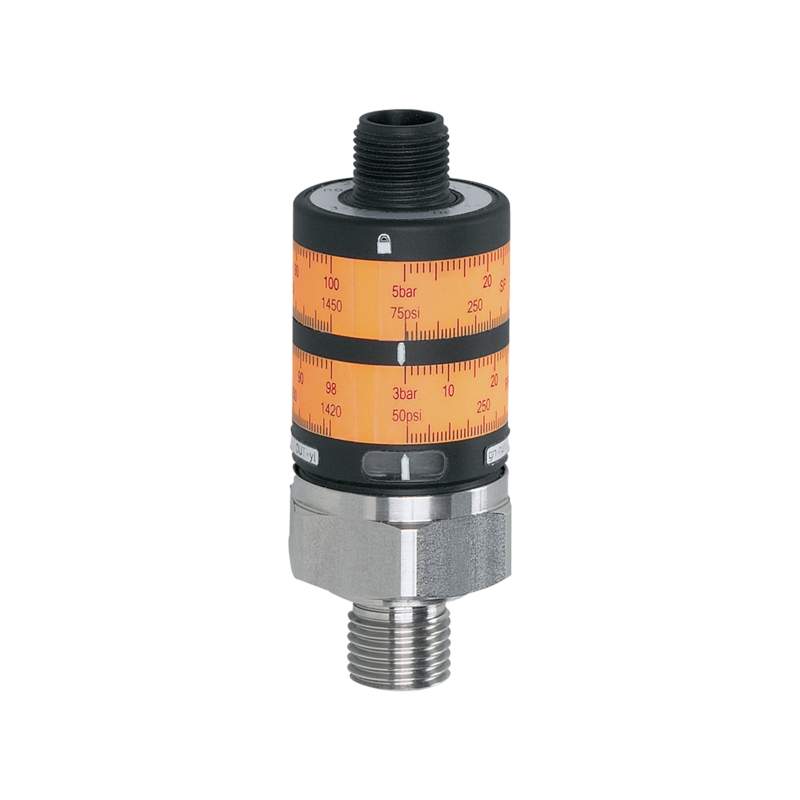

PK7524 - PK-010-RFG14-QSPKG/US/ /W
Elektroniczny czujnik ciśnienia, zakres: 0...10 bar, G 1/4 gwint zewnętrzny, sygnał przełączający, konektor
190,60 €
234,44 € z podatkiem VAT
Wysyłka w ciągu 7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Łatwe ustawianie punktu przełączania dwoma pierścieniami ustawczymi umożliwiającymi optymalny odczyt
- Duża stabilność długoterminowa dzięki wytrzymałej celce pomiarowej ze stali nierdzewnej o wysokim dopuszczalnym ciśnieniu znamionowym
- Blokada mechaniczna zapobiegająca przypadkowej zmianie punktu przełączania
- Okres eksploatacji ponad 50 mln cykli ciśnieniowych
- Do stosowania w hydraulice, pneumatyce, klimatyzacji i chłodnictwie
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
Zakres pomiarowy | ||
0...10 bar | 0...145 psi | |
Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
Aplikacja | ||
Aplikacja | do aplikacji przemysłowych | |
Media | ciecze i gazy | |
Temperatura medium [°C] | -25...80 | |
Minimalne ciśnienie niszczące | ||
300 bar | 4350 psi | |
Wytrzymałość na ciśnienie | ||
25 bar | 362 psi | |
Rodzaj ciśnienia | ciśnienie względne | |
Dane elektryczne | ||
Napięcie zasilania [V] | 9,6...32 DC | |
Pobór prądu [mA] | < 25 | |
Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
Wyjścia | ||
Łączna liczba wyjść | 2 | |
Sygnał wyjściowy | sygnał przełączający | |
Wykonanie elektryczne | PNP | |
Liczba wyjść binarnych | 2 | |
Funkcja wyjścia | normalnie otwarte | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 500 | |
Częstotliwość przełączania DC [Hz] | 100 | |
Zabezpieczenie przed zwarciem | tak | |
Typ zabezpieczenia przed zwarciem | impulsowe | |
Zabezpieczenie przed przeciążeniem | tak | |
Zakres pomiaru / nastaw | ||
Zakres pomiarowy | ||
0...10 bar | 0...145 psi | |
Punkt przełączania SP | ||
0,3...10 bar | 4,5...145 psi | |
Histereza | ||
0,2 bar | 2,9 psi | |
Dokładność / odchylenie | ||
Dokładność punktu przełączania [% wartości końcowej] | < ± 2,5; (Ustawiana dokładność) | |
Powtarzalność [% wartości końcowej] | < ± 0,5; (z wahaniami temperatury < 10 K) | |
Odchyłka od charakterystyki [% wartości końcowej] | < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
Dryft temperaturowy na 10K | < ± 0,5 | |
Software / programowanie | ||
Regulacja punktu przełączania | pierścień regulacyjny | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...80 | |
Temperatura składowania [°C] | -40...100 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
DIN EN 61000-6-2 | ||
DIN EN 61000-6-3 | ||
Odporność na wstrząsy | ||
DIN IEC 68-2-27 | 50 g (11 ms) | |
Odporność na wibracje | ||
DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
MTTF [lata] | 500 | |
Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
Dane mechaniczne | ||
Waga [g] | 92,5 | |
Materiał | PBT; PC; FKM; stal nierdzewna (1.4404 / 316L) | |
Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); FKM | |
Min. liczba cykli ciśnienia | 50 milionów | |
Moment dokręcający [Nm] | 25 | |
Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 | |
Zintegrowany tłumik | nie (można zainstalować) | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 2 x LED, kolor żółty | |
Ze skalą | tak | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A |
