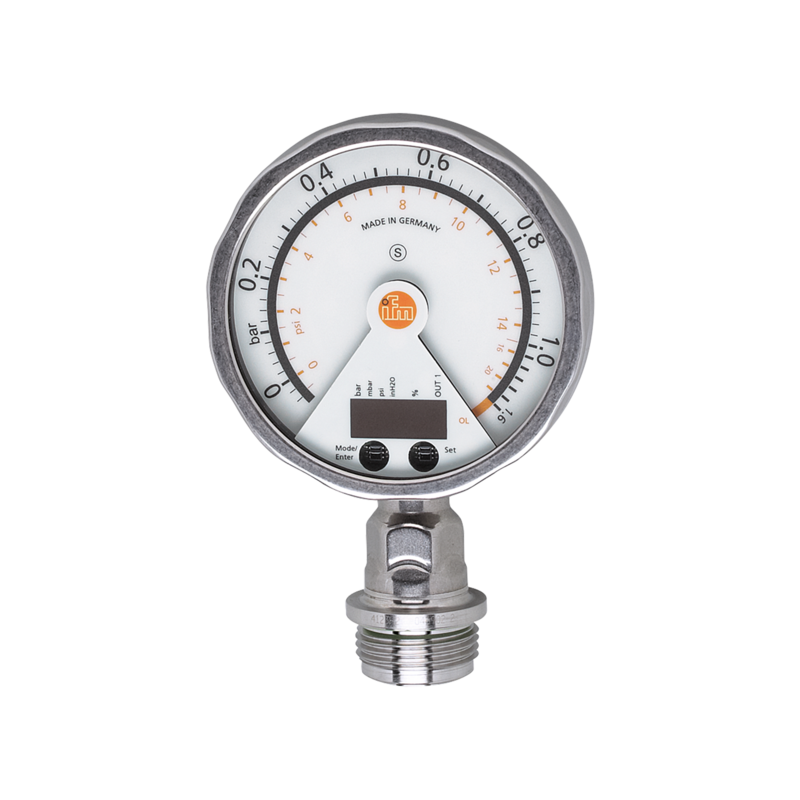

PG2797 - PG-001-REA01-MFRKG/US/ /P
Manometry elektroniczne firmy IFM, -0,05...1 bar, G1 zewnętrzny Aseptoflex Vario, PNP/NPN-NO/NC, analogowy, max. temp. medium -25...125; (145 max. 1h) stC
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wyjście analogowe, przełącznik ciśnienia i nadajnik w jednym urządzeniu
- Doskonała czytelność również z dużej odległości
- Obracany wyświetlacz z wykresem diodowym LED wskazującym punkt przełączania
- Higieniczna i wytrzymała obudowa ze stali nierdzewnej zgodna z wymaganiami przemysłu spożywczego
- Płaskie przyłącze procesowe do stosowania w procesach CIP i SIP
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario | |
Aplikacja | ||
Konstrukcja | styki pozłacane | |
Aplikacja | montaż zabudowany do przemysłu spożywczego | |
Media | Media lepkie i zawiesiny; ciecze i gazy | |
Temperatura medium [°C] | -25...125; (145 max. 1h) | |
Minimalne ciśnienie niszczące | ||
30 bar | 435 psi | |
Wytrzymałość na ciśnienie | ||
10 bar | 145 psi | |
Rodzaj ciśnienia | ciśnienie względne | |
Brak strefy martwej | tak | |
MAWP (dla aplikacji zgodnych z CRN) [bar] | 10 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 18...32 DC | |
Pobór prądu [mA] | < 70; (24 V) | |
Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Czas rozruchu [s] | 6 | |
Zasada pomiaru | hydrostatyczna | |
Zintegrowana funkcja Watchdog | tak | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
Wyjścia | ||
Łączna liczba wyjść | 2 | |
Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; (konfigurowalne) | |
Wykonanie elektryczne | PNP/NPN | |
Liczba wyjść binarnych | 1 | |
Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
Częstotliwość przełączania DC [Hz] | 50 | |
Liczba wyjść analogowych | 1 | |
Analogowe wyjście prądowe [mA] | 4...20, odwracalny; (skalowany) | |
Maks. obciążenie [Ω] | (Ub - 10 V) / 20 mA | |
Zabezpieczenie przed zwarciem | tak | |
Typ zabezpieczenia przed zwarciem | impulsowe | |
Zabezpieczenie przed przeciążeniem | tak | |
Zakres pomiaru / nastaw | ||
Punkt przełączania SP | ||
-0,048...1,6 bar | -0,7...23,21 psi | |
Punkt resetu rP | ||
-0,05...1,598 bar | -0,73...23,18 psi | |
Wyjście analogowe / dolna wartość | ||
-0,05...1,35 bar | -0,73...19,58 psi | |
Wyjście analogowe / górna wartość | ||
0,2...1,6 bar | 2,9...23,21 psi | |
W krokach co | ||
0,001 bar | 0,01 psi | |
Dokładność / odchylenie | ||
Dokładność punktu przełączania [% zakresu] | < ± 0,2; (Turn down 1:1) | |
Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
Odchyłka od charakterystyki [% zakresu] | < ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1) | |
Odchylenie liniowości [% zakresu] | < ± 0,15; (Turn down 1:1) | |
Odchylenie histerezy [% zakresu] | < ± 0,15; (Turn down 1:1) | |
Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,05; (0...70 °C) | |
Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,15; (0...70 °C) | |
Czasy reakcji | ||
Czas reakcji [ms] | < 10 | |
Tłumienie wartości procesowej dAP [s] | 0,01...30 | |
Tłumienie wyjścia analogowego dAA [s] | 0,01...30 | |
Czas odpowiedzi skokowej wyjścia analogowego [ms] | 25 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...80 | |
Temperatura składowania [°C] | -40...100 | |
Ochrona | IP 67; IP 69K | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-5 Surge | 0,5/1 kV | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
Odporność na wstrząsy | ||
DIN IEC 68-2-27 | 50 g (11 ms) | |
Odporność na wibracje | ||
DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
MTTF [lata] | 100 | |
Uwaga dotycząca dopuszczeń | certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm | |
Dane mechaniczne | ||
Waga [g] | 521,2 | |
Materiał | stal nierdzewna (1.4404 / 316L); PA; FKM; PTFE; szyba przednia: Laminowane szkło bezpieczne 4 mm | |
Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE | |
Min. liczba cykli ciśnienia | 100 milionów | |
Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Jednostka wyświetlana | 2 x LED, kolor zielony | |
Stan wyjścia | LED, kolor żółty | |
Punkty przełączania | pierścień LED, kolor czerwony | |
Wyświetlanie funkcji | wyświetlacz alfanumeryczny, kolor czerwony 4-cyfrowy | |
Wartość mierzona | Wyświetlacz analogowy, 0...350° obrototowy, wskaźnik niewidoczny, gdy urządzenie jest odłączone | |
Wartość mierzona | wyświetlacz alfanumeryczny, kolor czerwony 4-cyfrowy | |
Ze skalą | tak | |
Rozszerzony zasięg wyświetlacza (maks.) | ||
1,6 bar | 23,21 psi | |
Uwagi | ||
Uwagi | Odchyłka od charakterystyki na rozszerzonym zakresie wyświetlacza: 1,5 % zakresu Dokładność punktu przełączania w rozszerzonym zakresie wyświetlania: 1,5% zakresu |
|
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
