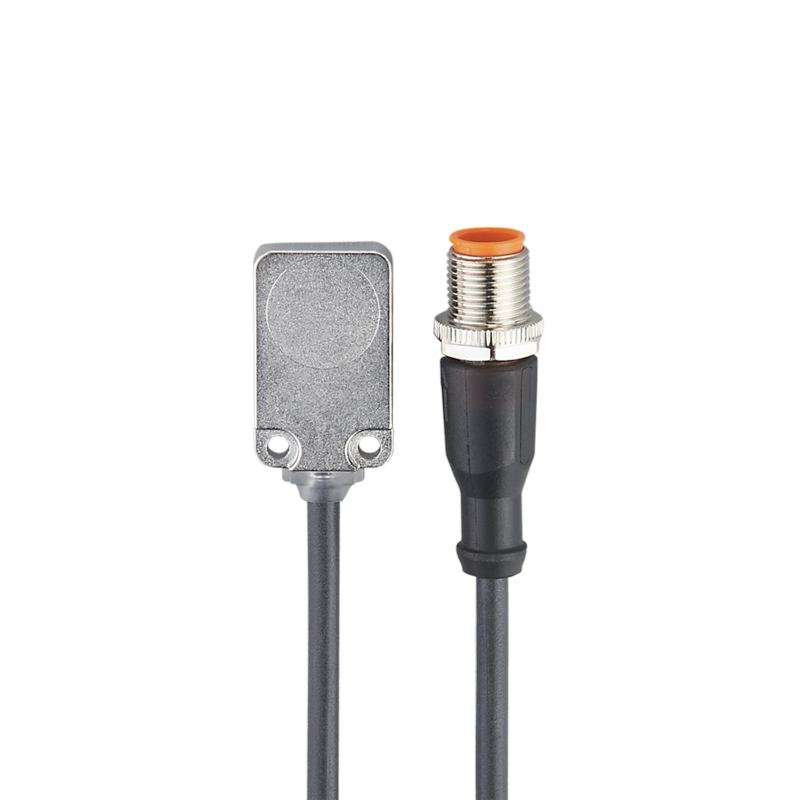

MQ2005 - MQ23005BFRKG/B/AM/IO/0,3M/ZH/US
Czujnik magnetyczny firmy IFM, obodowa kostkowa 20 x 8 x 32 mm , zakres = 5 mm, czoło zabudowane, PNP/NPN/ NO lub NC, przewód 0,3 m z gniazdem M12, IP67, 3-przewodowy, temp. otoczenia -25...80 °C, 200 Hz
Zapytaj o produkt:
MQ2005 - MQ23005BFRKG/B/AM/IO/0,3M/ZH/US 72,00 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Pewna sygnalizacja zużycia kiedy zmniejszy się zakres wykrywania
- Wskazanie stopnia zabrudzenia do celów koserwacji
- Zintegrowany licznik godzin pracy i cykli przełączeń w celu monitorowania czasu życia narzędzi
- Szybkie i proste ustawianie punktu przełączenia
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN, (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte, (parametryzowalna) | |
| zakres = [mm] | 5 | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 20 x 8 x 32 | |
| Aplikacja | ||
| Media | Tylko dla ferromagnetyków | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Napięcie znamionowe izolacji [V] | 60 | |
| Pobór prądu [mA] | <, 30 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | <, 0,3 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN, (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte, (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Maks. prąd upływu [mA] | 0,1 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 200 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| zakres = | ||
| zakres = [mm] | 5 | |
| Realny zasięg działania Sr [mm] | 5 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...4,05 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 | |
| Histereza [% z Sr] | <, 10 | |
| Dryft punktu przełączania [% z Sr] | -10...20 | |
| Powtarzalność [% z Sr] | 10 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno, opóźnienie resetowania, operacje włączania, Automatyczne uczenie | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Smart Sensor: Identification and diagnosis, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Teach Channel | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 9,6 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 4 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji, licznik godzin pracy, licznik cykli przełączania | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 830 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| temp. otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -30...85 | |
| Ochrona | IP67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 | 40 g 6 ms, 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| MTTF [lata] | 1976 | |
| Dopuszczenie UL | ||
| Ta | -25...60 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | C010 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 44,9 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | 20 x 8 x 32 | |
| Materiał | cynk odlewany ciśnieniowo, okno LED: TPU, wypełnienie: PUR | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Wyświetlanie stanu pracy | 1 x LED, kolor zielony | |
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 0,3 m, PUR, Ø, 4,9 mm, trudnopalny (IEC 60332-2, UL: FT2) | |
| Podłączenie | Konektor: 1 x M12, kodowanie: A, Nakrętka: Nakrętka radełkowana, obrotowe | |
