MB-F32-A2 - 037712
Czujnik magnetyczny producent Pepperl+Fuchs, rodzaj wyjścia: PNP, rodzaj wyjścia: 4-przewodowe,napięcie robocze: 10 ... 30 V DC, rodzaj przyłącza: przewód PVC, 2 m, materiał obudowy: poliamid (PA), IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

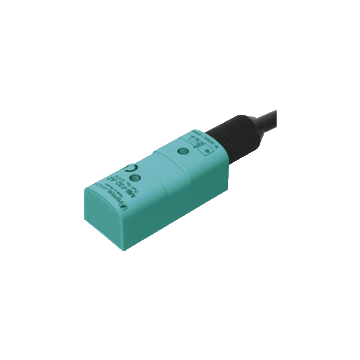

Najważniejsze parametry Magnetic field sensor MB-F32-A2
- Do montażu na siłowniku hydraulicznym
- Wykrywa położenie tłoka przez ścianę cylindra
- Nadaje się do magnetycznych cylindrów hydraulicznych wykonanych ze stali
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | uzupełniający | |
| Typ wyjścia | PNP | |
| Podłączenie | Wyjście przełączające 1: czarny Wyjście przełączające 2: biały |
|
| Instalacja | na cylindrze | |
| Polaryzacja wyjściowa | DC | |
| Zakres przełączania | typ. 50 mm | |
| Typ wyjścia | 4-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 1,5 V. | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd zasilania bez obciążenia | ≤ 30 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 739 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | czerwony: stan przełączania wyjście 1 żółty: stan przełączania wyjście 2 |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, 2 m | |
| Core cross section | 0,5 mm 2 | |
| Materiał obudowy | Poliamidy (PA) | |
| Czoło aktywne | Poliamidy (PA) | |
| Stopień ochrony | IP67 | |
| Kabel | ||
| Średnica kabla | 6.2 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274301 |
| ECLASS 12.0 | 27274301 |
| ECLASS 11.0 | 27270104 |
| ECLASS 10.0.1 | 27270104 |
| ECLASS 9.0 | 27270104 |
| ECLASS 8.0 | 27270104 |
| ECLASS 5.1 | 27270104 |
| ETIM 9.0 | EC002544 |
| ETIM 8.0 | EC002544 |
| ETIM 7.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 5.0 | EC002544 |
| UNSPSC 12.1 | 39121550 |
