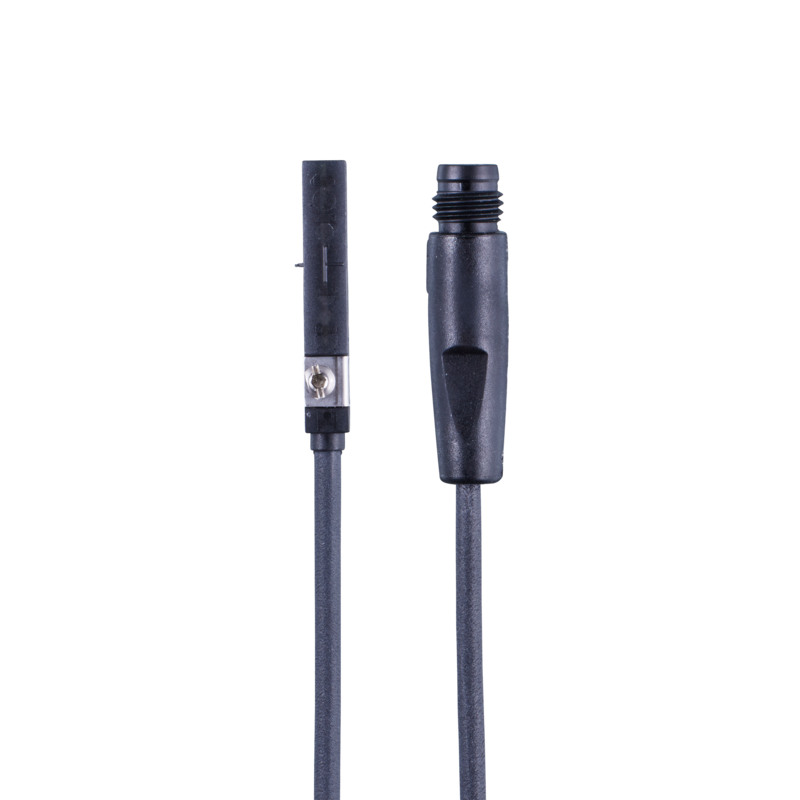

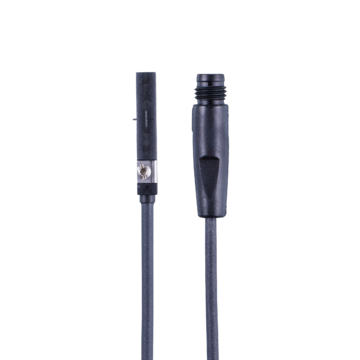

MK5905
czujnik do siłowników pneumatycznych z IO-Link, Zabezpieczenie przed odwrotną polaryzacją tak, Zabezpieczenie przed przeciążeniem tak, NO / NC DC, PNP/NPN, 0,3 m PUR-Przewód, M8 Konektor, IP 65, IP 67, Częstotliwość przełączania 200 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Tylko 1 czujnik do 2 pozycji końcowych dla siłowników z krótkim skokiem tłoka
- Pomoc do ustawiania pozycji końcowej z drugą diodą LED
- Monitorowanie jakości na linii z zasięgiem 50 mm
- Monitoring krytycznych siłowników pneumatycznych poprzez licznik cykli przełączeń
- Szybka lokalizacja usterki dzięki rozbudowanym funkcjom diagnostycznym
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Interfejs komunikacyjny | IO-Link | |
| Aplikacja | ||
| Zasada działania | czujnik Halla; (Funkcja 3D) | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 20 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 300 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; IO-Link | |
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Maks. prąd upływu [mA] | 0,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 200 | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Zakres pomiarowy [mm] | 50; (zależnie od zastosowania) | |
| Min. natężenie pola [mT] | 1 | |
| Dokładność / odchylenie | ||
| Histereza [mm] | 1,25; (parametryzowalna) | |
| Powtarzalność [mm] | < 0,2 | |
| Błąd nieliniowości IO-Link [%] | < 5 | |
| Rozdzielczość [mm] | 0,01; (zależnie od zastosowania) | |
| Software / programowanie | ||
| Możliwości parametryzacji | Punkty przełączania; Funkcja licznika; Funkcja diagnostyczna | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1.3 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | ||
| Function class | Oznaczenie | |
| 0x0010 | Measuring and Switching Sensor, 1 channel | |
| 0x4000 | Identification and Diagnosis | |
| 0x8013 | Object Detection | |
| 0x8101 | Locator | |
| 0x8102 | ProductURI | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1612 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...85 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 | - CD / 8 kV AD | |
| EN 61000-4-3 | 10 V/m | |
| EN 61000-4-4 | 2 kV | |
| EN 61000-4-6 | 10 V | |
| EN 55011 | klasa B | |
| Odpornośc na uderzenia | ||
| EN 60068-2-75 Ehc | 1 J | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| MTTF [lata] | 1395 | |
| Dopuszczenie UL | ||
| Ta | -25...75 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Class 2 | |
| Dopuszczenie UL numer | C019 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 13,6 | |
| Typ montażu | element mocujący na śrubokręt płaski/klucz imbusowy SW 1,5 | |
| Wykonanie dla cylindrów | cylinder z rowkiem T | |
| Materiał | obudowa: PA; zacisk montażowy: stal kwasoodporna | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty SSC1.1 SSC1.2 | |
| działanie | 1x LED, kolor zielony | |
| Akcesoria | ||
| Dostarczane elementy | uchwyt kablowy 1x dystans gumowy 1x |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Przewód: 0,3 m, PUR, Ø 2,9 mm; 3 x 0,14 mm2 | |
| Podłączenie | Konektor: 1 x M8; kodowanie: A | |
