MK5156 - MKT3020BAPKG/A/ZH/

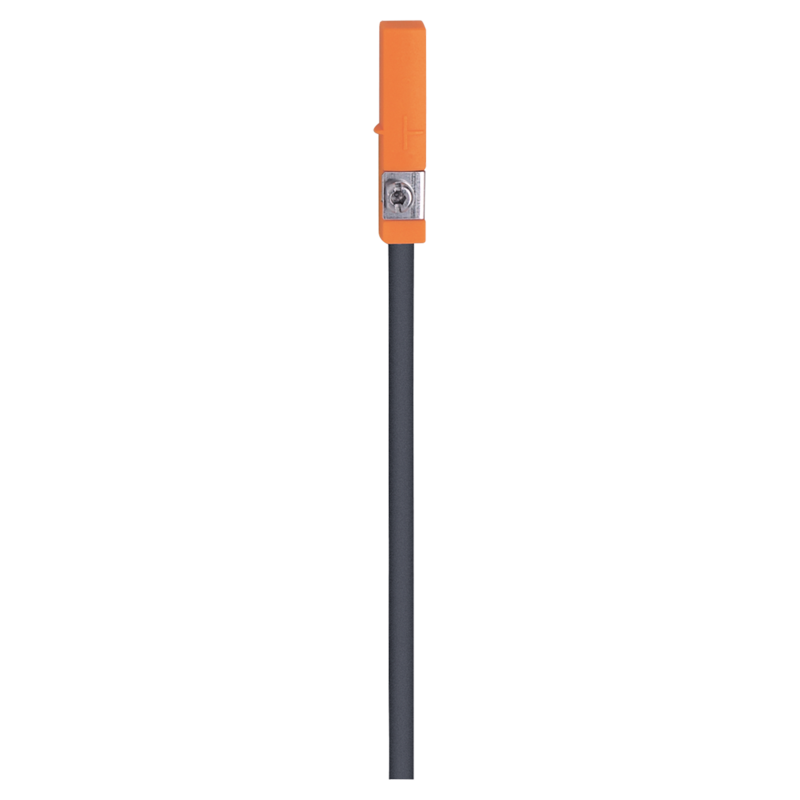

Czujnik magnetyczny do zabudowy na siłowniku firmy IFM, obudowa kostkowa 25 x 5 x 6,5 mm, montaż zabudowany, zasilanie 10-30VDC, PNP/NC, kabel 2 m
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Mocowanie samoblokujące do szybkiego montażu i łatwej regulacji
- Łatwy montaż przez „wpuszczanie od góry” w rowek
- Kabel zatopiony w plastiku zapewniający bardzo dobre odciążenie
- Precyzyjne wykrywanie położenia dzięki niewielkiej histerezie
- Bardzo wysoka częstotliwość przełączania
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | normalnie zamknięte | |
Wymiary [mm] | 25 x 5 x 6,5 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
Pobór prądu [mA] | < 10 | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Maks. czas rozruchu [ms] | 30 | |
Wyjścia | ||
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | normalnie zamknięte | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Częstotliwość przełączania DC [Hz] | 6000 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Czułość magnetyczna [mT] | 2 | |
Prędkość przesuwu [m/s] | > 10 | |
Dokładność / odchylenie | ||
Histereza [mm] | 1 | |
Powtarzalność [mm] | < 0,2 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...85 | |
Ochrona | IP 65; IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | - CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
EN 55011 | klasa B | |
MTTF [lata] | 2076 | |
Dopuszczenie UL | ||
Dopuszczenie UL numer | C003 | |
Dane mechaniczne | ||
Waga [g] | 28,6 | |
Montaż | montaż zabudowany | |
Typ montażu | zacisk montażowy z nacięciem / łbem imbusowym 1,5 | |
Wykonanie dla cylindrów | cylinder z rowkiem T | |
Wymiary [mm] | 25 x 5 x 6,5 | |
Materiał | obudowa: PA; zacisk montażowy: stal kwasoodporna | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 1 x LED, kolor żółty | |
Akcesoria | ||
Dostarczane elementy | dystans gumowy: 1 uchwyt kablowy: 1 |
|
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Przewód: 2 m, PUR; 3 x 0,14 mm2 |
