MK5373 - MKC3028BAPKG/G/0,3M/ZH/ASR

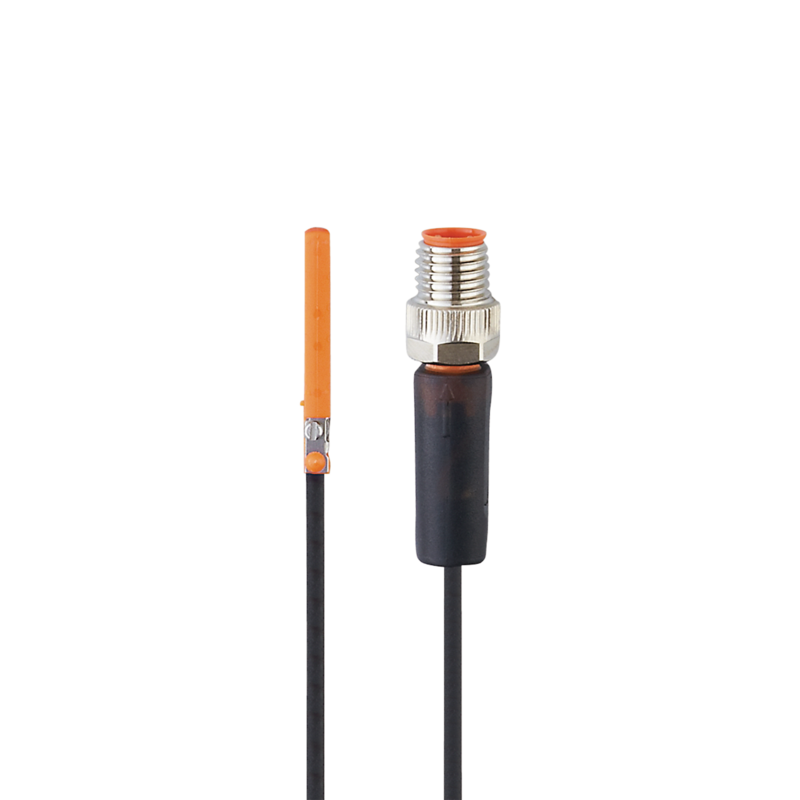

Czujnik położenia tłoka z celką GMR, 26,1 x 2,8 x 5,5 mm, normalnie zamknięte, DC, PNP, 0,3 m PUR-Przewód, M8 Konektor, IP 65, IP 67, 3-przewodowy, Częstotliwość przełączania 10000 Hz
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Opatentowana metoda montażu śrubowego z ustaloną pozycją i odciążeniem naprężeń
- Zapewniający oszczędność miejsca przewód z konektorem M8
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | normalnie zamknięte | |
Wymiary [mm] | 26,1 x 2,8 x 5,5 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
Pobór prądu [mA] | < 10 | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Maks. czas rozruchu [ms] | 30 | |
Wyjścia | ||
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | normalnie zamknięte | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Częstotliwość przełączania DC [Hz] | 10000 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Czułość magnetyczna [mT] | 2,8 | |
Prędkość przesuwu [m/s] | > 10 | |
Dokładność / odchylenie | ||
Histereza [mm] | 1,5 | |
Powtarzalność [mm] | < 0,2 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...85 | |
Ochrona | IP 65; IP 67 | |
Testy / dopuszczenia | ||
Dopuszczenie UL | ||
Ta | -25...75 °C | |
Typ obudowy | Type 1 | |
Zasilanie | Limited Voltage/Current (Marking Class 2) | |
Dopuszczenie UL numer | C008 | |
Numer UL | E174191 | |
Dane mechaniczne | ||
Waga [g] | 12,3 | |
Montaż | montaż zabudowany | |
Wykonanie dla cylindrów | siłowniki z rowkami typu C | |
Wymiary [mm] | 26,1 x 2,8 x 5,5 | |
Materiał | obudowa: PA; zacisk montażowy: stal kwasoodporna | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 1 x LED, kolor żółty | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne - wtyk | ||
Podłączenie | Przewód: 0,3 m, PUR | |
Podłączenie | Konektor: 1 x M8; kodowanie: A; Nakrętka: Nakrętka radełkowana, obrotowe |
