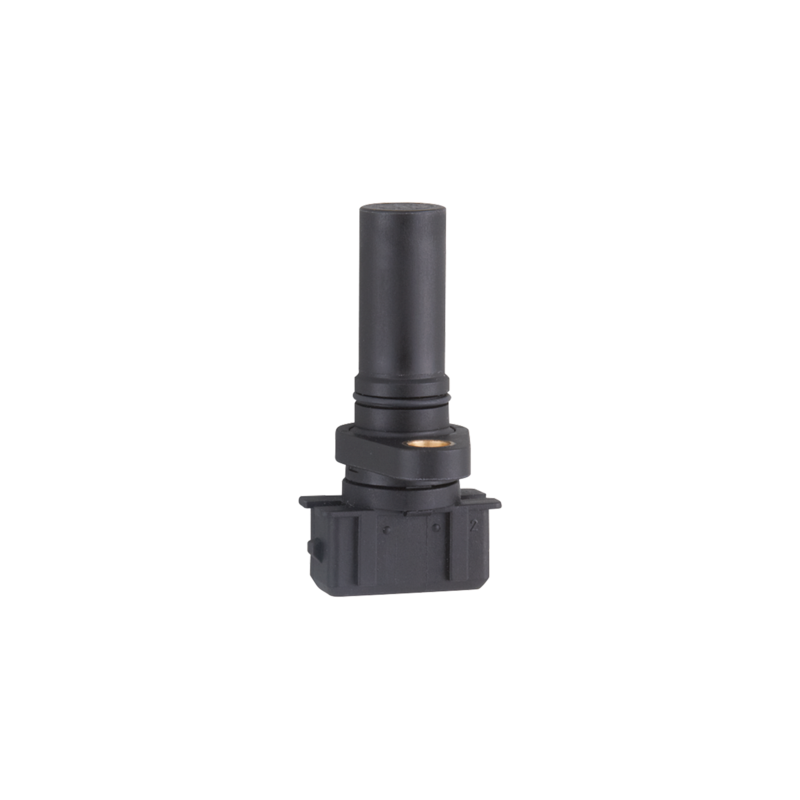

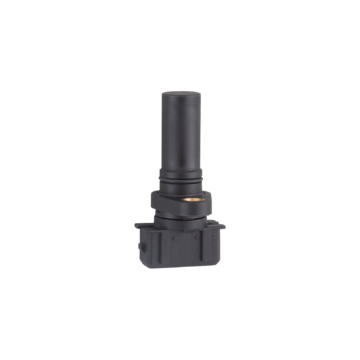

MX5004 - MXD41,7 ANOG/H/AMP
Magnetyczny czujnik prędkości firmy IFM, obudowa fi 15 mm, L = 61 mm, zakres = 1,7 mm, DC, NPN, AMP-Junior Timer Konektor, IP 67, IP 69K, (wtyk: IP 54), 3-przewodowy, temp. otoczenia -32...140 °C, 1...15000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Bezdotykowe wykrywanie metalowych kół zębatych
- Do bardzo wysokiej częstotliwości przełączania do 15 000 Hz
- Dokładne wykrywanie koła zębatego
- Szeroki zakres temperatury roboczej
- Szybki montaż z adapterami kołnierzowymi
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | NPN | |
| zakres = [mm] | 1,7, (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.) | |
| Wymiary [mm] | Ø, 15 / L = 61 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 7...30 DC | |
| Pobór prądu [mA] | <, 30 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Wyjścia | ||
| Wykonanie elektryczne | NPN | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 50 | |
| Częstotliwość przełączania DC [Hz] | 1...15000 | |
| Zabezpieczenie przed zwarciem | nie | |
| zakres = | ||
| zakres = [mm] | 1,7, (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.) | |
| Gwarantowany zasięg działania [mm] | 1 | |
| Warunki pracy | ||
| temp. otoczenia [°C] | -32...140 | |
| temp. otoczenia [°C] | 125 | |
| Uwaga dot. temperatury otoczenia | dla części przyłączeniowej | |
| Ochrona | IP 67, IP 69K, (wtyk: IP 54) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 61000-4-8 | 30 A/m | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba natrysku solanki | ||
| EN 60068/2-11 | 96 h 5 % NaCl bei 25 °C | |
| Dane mechaniczne | ||
| Waga [g] | 25 | |
| Wymiary [mm] | Ø, 15 / L = 61 | |
| Materiał | Gniazdo: mosiądz, obudowa: PA, O-ring: FKM | |
| Moment dokręcający [Nm] | 7 | |
| Moduł zęba [mm] | 1,25 | |
| Długość instalacji [mm] | 35 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x AMP-Junior Timer (282 192-1) | |
