SLPCM10-2-R - 417837
Kurtyna bezpieczeństwa firmy Pepperl+Fuchs, kategoria 4, zasięg 0.2 ... 10 m, zasilanie 24 V DC, izolowane galwanicznie, IP65, dławik kablowy M16, zaciski, konektor M12 do nadajnika i sygnalizacji mutingu
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

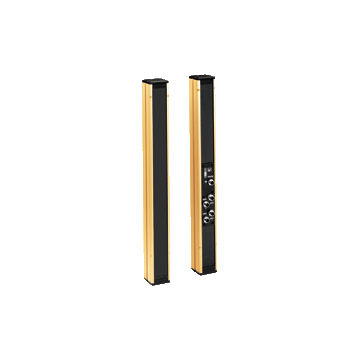

Najważniejsze parametry świetlnej siatki bezpieczeństwa z wbudowanym sterownikiem SLPCM10-2 SLPCM10-2-R
- Zasięg działania do 10 m
- 2-promieniowa konstrukcja
- Rozstaw belek 500 mm
- Samokontrola (typ 4 zgodnie z IEC / EN 61496-1)
- Światło czerwone
- Można używać z wyłączeniem start / restart lub bez niego
- Wyciszanie sekwencyjne i równoległe w różnych trybach pracy
- Awaryjne wyciszenie w celu korekcji zacięcia materiału
- Zintegrowany monitor przekaźników
- 7-segmentowy wyświetlacz diagnostyczny
- Zintegrowany wyświetlacz funkcji
- Sygnalizacja przed usterką
- Wyjścia OSSD jako wyjścia półprzewodnikowe lub przekaźnikowe
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | SLP10-2-T | |
| Odbiornik | SLPCM10-2-R | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0.2 ... 10 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Testy | IEC/EN 61496 | |
| Typ bezpieczeństwa zgodny z IEC / EN 61496 | 4 | |
| Cechowanie | CE | |
| Rozmiar docelowy | statyczna: 32 mm dynamiczna: 50 mm (przy v = 1,6 m / s przeszkody) |
|
| Odstępy między wiązkami | 500 mm | |
| Ilość wiązek | 2 | |
| Tryb pracy | Wyłącz / uruchom ponownie, monitor przekaźnika, wyciszenie trybów pracy | |
| Kąt rozbieżności | < 5 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom wydajności (PL) | PL e | |
| Kategoria | Cat. 4 | |
| Czas misji (T M ) | 20 a | |
| PFH d | 3,54 E-9 | |
| Typ | 4 | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik diagnostyczny | Wyświetlacz 7-segmentowy | |
| Wskaźnik funkcji | Czerwona dioda LED: na kanał odbiornika wyłączona: przerwa miga: odbiornik stale włączona: odbiór z wystarczającą kontrolą stabilności na płycie czołowej: dioda czerwona: OSSD wyłączona dioda zielona: OSSD włączona Żółta dioda LED: rodzaje wyciszania |
|
| Wskaźnik przed usterką | Czerwona dioda obok odbiornika miga | |
| Elementy sterujące | 10 Przełącznik DIP w przedziale zaciskowym odbiornika | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC -15% / + 25%, izolowane galwanicznie | |
| Prąd zasilania bez obciążenia | maks. 250 mA | |
| Klasa ochrony | III, IEC 61140 | |
| Wejście | ||
| Aktywacja prądu | około 10 mA | |
| Czas aktywacji | 0.03 ... 1 s | |
| Wejście testowe | Resetuj wejście dla testu systemu | |
| Wejście funkcji | Monitor przekaźnika, zwolnienie startu, czujniki wyciszenia (maks. 4) | |
| Wyjście | ||
| Wyjście wskazania przed usterką | 1 PNP, + U B -2 V, maks. 300 mA | |
| Wyjście bezpieczeństwa | 2 oddzielne, bezpieczne wyjścia półprzewodnikowe | |
| Wyjście sygnału | 1 PNP każdy, maks. 300 mA dla gotowości do startu, OSSD włączony, OSSD wyłączony, lampka wyciszenia | |
| Napięcie przełączania | Napięcie robocze -2 V. | |
| Prąd przełączania | maks. 0,5 A. | |
| Czas odpowiedzi | 20 ms | |
| Dostosowanie | ||
| Bezpieczeństwo funkcjonalne | ISO 13849-1 , | |
| Standard produktu | EN 61496-1 ; IEC 61496-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| Zatwierdzenia | TÜV SÜD | |
| USA | Znak TÜV NRTL | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 50 ° C (32 ... 122 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Wilgotność względna | maks. 95%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | Dławik kablowy M16, przedział zaciskowy z koszykiem-zaciski, Złącze M12 do emitera, lampy mutingu oraz innych czujników mutingu |
|
| Opcje połączenia | Inne opcje połączeń elektrycznych na zapytanie: Złącze DIN 43 651 Hirschmann, emiter: 6 pinów + PE, odbiornik: 11 pinów + PE |
|
| Materiał | ||
| Obudowa | wytłaczany profil aluminiowy, powlekany RAL 1021 (żółty) | |
| Powierzchnia optyczna | Tworzywo | |
| Masa | Na 2300 g | |
