SLP10-3-R - 417779
Kurtyna bezpieczeństwa firmy Pepperl+Fuchs, kategoria 4, zasięg 0.2 ... 10 m, zasilanie poprzez jednostkę sterującą, IP65, dławik kablowy M16, przedział zaciskowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

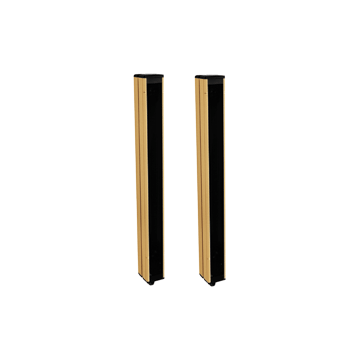

Najważniejsze parametry Safety light grid SLP10-3 SLP10-3-R
- Zasięg działania do 10 m
- Samokontrola (typ 4 zgodnie z IEC / EN 61496-1)
- 3-promieniowa konstrukcja
- Rozstaw belek 400 mm
- Światło czerwone
- Zintegrowany wyświetlacz funkcji
- Sygnalizacja przed usterką
- Działanie na jednostkach sterujących SB4 (SafeBox)
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | SLP10-3-T | |
| Odbiornik | SLP10-3-R | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0.2 ... 10 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Testy | IEC/EN 61496 | |
| Typ bezpieczeństwa zgodny z IEC / EN 61496 | 4 | |
| Cechowanie | CE | |
| Rozmiar docelowy | statyczna: 32 mm dynamiczna: 50 mm (przy v = 1,6 m / s przeszkody) |
|
| Odstępy między wiązkami | 400 mm | |
| Ilość wiązek | 3 | |
| Kąt rozbieżności | < 5 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom wydajności (PL) | PL e | |
| Kategoria | Cat. 4 | |
| Czas misji (T M ) | 20 a | |
| PFH d | 2,81 E-9 | |
| Typ | 4 | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Czerwona dioda LED w odbiorniku | |
| Wskaźnik funkcji | Czerwona dioda LED: na kanał odbiornika wyłączona: Przerwanie miga: odbiornik stale włączony: odbiór z wystarczającą kontrolą stabilności |
|
| Wskaźnik przed usterką | Miganie wyświetlacza funkcjonalnego | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | Zasilanie poprzez jednostkę sterującą | |
| Klasa ochrony | III | |
| Dostosowanie | ||
| Bezpieczeństwo funkcjonalne | ISO 13849-1 | |
| Standard produktu | EN 61496-1 ; IEC 61496-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | TÜV | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Wilgotność względna | maks. 95%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | Dławik kablowy M16, przedział zaciskowy | |
| Opcje połączenia | Inne opcje połączeń elektrycznych na zapytanie: Złącze DIN 43 651 Hirschmann, emiter: 6 pinów + PE, odbiornik: 11 pinów + PE |
|
| Materiał | ||
| Obudowa | wytłaczany profil aluminiowy, powlekany RAL 1021 (żółty) | |
| Powierzchnia optyczna | Tworzywo | |
| Masa | Na 3200 g | |
