SLC14-1050-R/130/151 - 199680

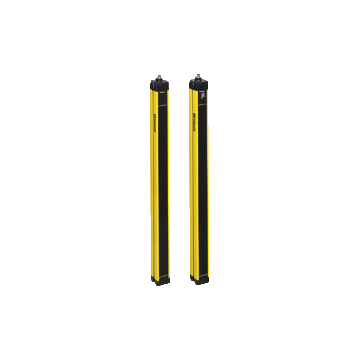

Kurtyna bezpieczeństwa firmy Pepperl+Fuchs, odbiornik, kategoria 4, wysokość ochrony 1050 mm, rozdzielczość 14 mm - ochrona palca, zasięg 0.2 ... 5 m, zasilanie 24 V DC, IP67, nadajnik: konektor M12-4pin, odbiornik: konektor M12-8pin, tryb do wyboru
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry świetlnej kurtyny bezpieczeństwa SLC14-1050/130/151 SLC14-1050-R/130/151
- Zasięg działania do 5 m
- Rozdzielczość 14 mm (ochrona palców)
- Samokontrola (typ 4 zgodnie z IEC / EN 61496-1)
- Wykrywanie Master / Slave, Plug and Play
- Start / Restart wyłącz
- Bardzo krótki czas reakcji
- Stopień ochrony IP67
- Zintegrowany wyświetlacz funkcji
- Sygnalizacja przed usterką
- Opcjonalnie z monitorem przekaźnika (opcja 129)
- Podłączenie przez gniazdo urządzenia M12 x b1
- Wyjścia bezpieczeństwa OSSD w wersji półprzewodników z separacją potencjałów
- Wysokość pola ochronnego do 1800 mm
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | SLC14-1050-T/130 | |
| Odbiornik | SLC14-1050-R/130/151 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0.2 ... 5 m | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone | |
| Typ bezpieczeństwa zgodny z IEC / EN 61496 | 4 | |
| Wysokość pola ochronnego | 1050 mm | |
| Ilość wiązek | 112 | |
| Tryb pracy | można wybrać za pomocą lub bez wyłączania start / restart | |
| Rozdzielczość optyczna | 14 mm | |
| Kąt rozbieżności | < 5 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 3 | |
| Poziom wydajności (PL) | PL e | |
| Kategoria | Cat. 4 | |
| Czas misji (T M ) | 20 a | |
| PFH d | 2,42 E-8 | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik diagnostyczny | 7-segmentowy wyświetlacz w odbiorniku | |
| Wskaźnik funkcji | w odbiorniku: LED czerwony: OSSD wyłączony LED zielony: OSSD włączony LED żółty: Obszar chroniony wolny, system gotowy do uruchomienia |
|
| Wskaźnik przed usterką | LED pomarańczowy | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC (-30% / + 25%) | |
| Wejście | ||
| Wejście funkcji | Możliwość uruchomienia | |
| Wyjście | ||
| Wyjście bezpieczeństwa | 2 oddzielne, bezpieczne wyjścia półprzewodnikowe | |
| Wyjście sygnału | 1 PNP, maks. 100 mA dla gotowości do startu | |
| Napięcie przełączania | Napięcie robocze -2 V. | |
| Prąd przełączania | maks. 0,5 A. | |
| Dostosowanie | ||
| Bezpieczeństwo funkcjonalne | ISO 13849-1 , | |
| Standard produktu | EN 61496-1 ; IEC 61496-2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | Emiter: złącze M12, 4-pinowe Odbiornik: złącze M12, 8-pinowe | |
