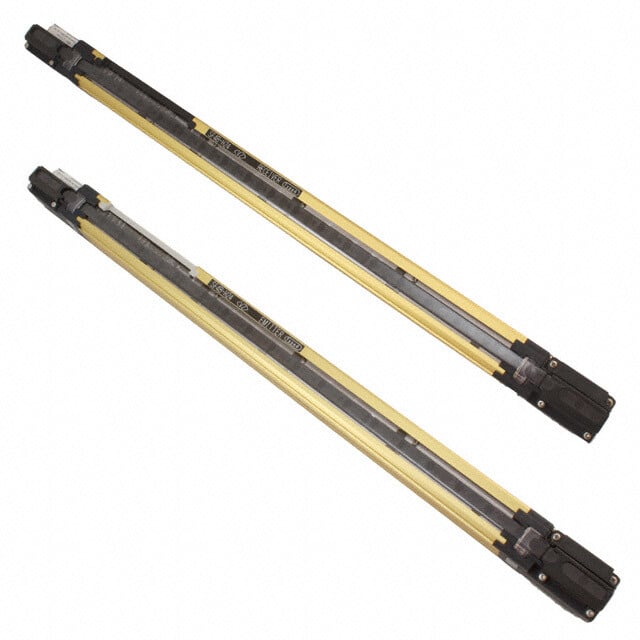

SF4B-H64(V2)

Kurtyna bezpieczeństwa typ SF4B jest to optoelektroniczna bariera bezpieczeństwa kategorii 4. Charakteryzuje się doskonałym współczynnikiem możliwości do ceny. Producent firma Panasonic Electronic Works projektując kurtyny serii SF4B stawiała szczególny nacisk na kompaktowy charakter tych wyrobów, dlatego niewielkie wymiary obudowy kurtyn umożliwiają łatwy montaż i ukrycie kurtyn w konstrukcjach profilowych. Mimo niewielkiego rozmiaru kurtyn bezpieczeństwa SF4B zachowano najważniejsze cechy produktu znaczące o ich wysokich możliwościach takich jak : wysoki stopień ochrony w standardzie IP65 / IP67 czy całkowicie aluminiową obudowę odporna na odkształcenia .

Optyczne kurtyny bezpieczeństwa kategorii 4 seria SF4B zwracają na siebie szczególna uwagę ponieważ zostały wyposażone we wszystkie funkcję kurtyn bezpieczeństwa i umożliwiają adaptacje w każdej aplikacji bezpieczeństwa. Są to funkcję bezpieczeństwa:

- muting - zintegrowana kontrola mutingu - z zewnętrznymi 4 czujnikami w układzie równoległym lub krzyżowym
- banking - stała lub pływającą funkcja wygaszania wiązek kurtyny
- brak martwej strefy - wysokość ochrony kurtyny bezpieczeństwa jest równa całkowitej wysokości obudowy kurtyny co umożliwia łączenie w szereg innych kurtyn zwiększając ich wysokość ochrony oraz budowanie układów w kształcie litery L
- krótki czas reakcji 14 ms dla wszystkich rozmiarów kurtyn
- wyjścia bezpieczne kurtyny - budowa uniwersalna i przełączalna dla układów PNP / NPN
- brak interferencji z zewnętrznym światłem dzięki funkcji ELCA (Extraneous Light Check & Avoid) (szczególnie nadaje się do robotów spawalniczych)

Kurtyny bezpieczeństwa kategorii 4 seria SF4B posiada podział na 2 serię, ze względu na rozdzielczość i wielkość zabezpieczanej części ciała. Poniżej przedstawiamy listę kurtyn służących do ochrony palca oraz ochrony ręki w kategorii 4.

Kurtyny bezpieczeństwa, kategoria 4, ochrona palca, rozdzielczość 14 mm:
SF4B-F23(V2) - wysokość ochrony 230 mm, zasięg 7 metrów
SF4B-F31(V2) - wysokość ochrony 310 mm, zasięg 7 metrów
SF4B-F39(V2) - wysokość ochrony 390 mm, zasięg 7 metrów
SF4B-F47(V2) - wysokość ochrony 470 mm, zasięg 7 metrów
SF4B-F55(V2) - wysokość ochrony 550 mm, zasięg 7 metrów
SF4B-F63(V2) - wysokość ochrony 630 mm, zasięg 7 metrów
SF4B-F71(V2) - wysokość ochrony 710 mm, zasięg 7 metrów
SF4B-79(V2) - wysokość ochrony 790 mm, zasięg 7 metrów
SF4B-F95(V2) - wysokość ochrony 950 mm, zasięg 7 metrów
SF4B-F111(V2) - wysokość ochrony 1110 mm, zasięg 7 metrów
SF4B-F127(V2) - wysokość ochrony 1270 mm, zasięg 7 metrów

Kurtyny bezpieczeństwa, kategoria 4, ochrona dłoni, rozdzielczość 25 mm:
SF4B-H12(V2) - wysokość ochrony 230 mm, zasięg 9 metrów
SF4B-H16(V2) - wysokość ochrony 310 mm, zasięg 9 metrów
SF4B-H20(V2) - wysokość ochrony 390 mm, zasięg 9 metrów
SF4B-H24(V2) - wysokość ochrony 470 mm, zasięg 9 metrów
SF4B-H28(V2) - wysokość ochrony 550 mm, zasięg 9 metrów
SF4B-H32(V2) - wysokość ochrony 630 mm, zasięg 9 metrów
SF4B-H36(V2) - wysokość ochrony 710 mm, zasięg 9 metrów
SF4B-H40(V2) - wysokość ochrony 790 mm, zasięg 9 metrów
SF4B-H48(V2) - wysokość ochrony 950 mm, zasięg 9 metrów
SF4B-H56(V2) - wysokość ochrony 1100 mm, zasięg 9 metrów
SF4B-H64(V2) - wysokość ochrony 1270 mm, zasięg 9 metrów
