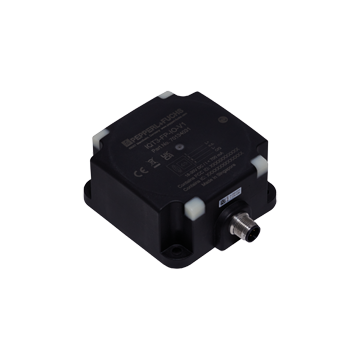

IQT3-FP-IO-V1 - 70134031
Głowica odczytu/zapisu RFID firmy Pepperl+Fuchs, ubudowa kostkowa 80 x 103 x 40 mm, 13,56 MHz, zakres odczytu 1 … 300 mm, zakres zapisu 1 … 300 mm, podłącznie konektor M12, stopień ochrony IP67, temp. otocznia -25 ... 70 st.C, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry RFID read/write device IQT3-FP-IO-V1
- Range up to 30 cm
- Częstotliwość robocza 13,56 MHz
- Zgodny z ISO 15693
- Diody LED jako wskaźniki funkcji
- Multi-tag reading of up to 20 tags ensures increased productivity
- Do połączenia z IO-Link Master
- Stopień ochrony IP67
| Opis produktu |
|---|
| HF RFID read/write device with IO-Link in accordance with ISO 15693 |
| Ogólne specyfikacje | ||
|---|---|---|
| Częstotliwość pracy | 13,56 MHz | |
| Szybkość transmisji | 26 kBit / s | |
| Zasięg wykrywania | ||
| Odczytaj odległość | 0 ... 300 mm (see manual) | |
| Napisz odległość | 0 ... 300 mm (see manual) | |
| Szerokość | max. 300 mm | |
| MTBF | 90 a (Operation at +40 °C) | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Solid green: Ready for operation, no IO-Link communication Flashing green (1 Hz): IO-Link operation |
|
| LED żółty | Operacja odczytu / zapisu powiodła się | |
| Czerwona dioda LED | status display | |
| LED niebieski | Tryb transmisji | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC (IO-Link) | |
| Zużycie prądu | max. 700 mA ( NOTE: Check the power supply capabilities at the port of the master and wire gauge of the connection cable in order to assure stable communication. ) | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Identification and Diagnosis - I&D | |
| Process data | Input 32 Byte Output 32 Byte |
|
| Vendor ID | 1 (0x0001) | |
| Identyfikator urzadzenia | 4195073 (0x400301) | |
| Data transfer rate | COM3 (230.4 kbits/s) | |
| Min. czas cyklu | 4 ms | |
| Obsługa trybu SIO | nie | |
| Kompatybilny typ portu głównego | Class A Class B |
|
| Zgodność z dyrektywą | ||
| Sprzęt radiowy | ||
| Dyrektywa 2014/53 / UE | EN 301489-1, EN 301489-3, EN 300330, EN 62368-1, EN 50364 | |
| RoHS | ||
| Dyrektywa 2011/65 / UE (RoHS) | IEC/EN 63000 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Interfejs komunikacyjny | IEC 61131-9 / IO-Link V1.1.3 | |
| RFID | ISO / IEC 15693-2 ISO / IEC 15693-3 ISO / IEC 18000-3 |
|
| Aprobaty i certyfikaty | ||
| Zatwierdzenie FCC | To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń oraz (2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie. < b> Uwaga: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą pozbawić użytkownika prawa do korzystania z urządzenia. |
|
| Aprobata IC | To urządzenie jest zgodne ze standardami RSS zwalniającymi z licencji Industry Canada oraz z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować zakłóceń oraz (2) to urządzenie musi akceptować wszelkie zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie urządzenia. Obecna aplikacja jest zgodna z CNR dIndustrie Kanada ma zastosowanie do urządzeń radiowych zwolnionych z licencji. Lexploitation est autorisée aux deux warunki suivantes: (1) lappareil ne doit pas produire de brouillage, et (2) lutilisateur de lappareil doit accepter tout brouillage radioélectrique subi, meme si le brouillage est susceptible den compromettre le fonctionnement. |
|
| Zatwierdzenie radia | USA: Contains FCC ID IREIQR3FP Canada: Contains IC 7037A-IQR3FP |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 °C (-13 ... 158 °F) (Operation with nontransmission periods, adjustable) -25 ... 55 °C (-13 ... 131 °F) (Continuous transmission mode) |
|
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 80 mm | |
| Szerokość obudowy | 80 mm | |
| Wysokość obudowy | 40 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | złącze M12 x 1 | |
| Materiał | ||
| Obudowa | PA 6.6 | |
| Związek do kapsułkowania | WEVO 403FL/300 | |
| Instalacja | ||
| Odległość między dwiema głowami | ? 750 mm, | |
| Masa | 385 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280401 |
| ECLASS 12.0 | 27280401 |
| ECLASS 11.0 | 27280401 |
| ECLASS 10.0.1 | 27280401 |
| ECLASS 9.0 | 27280401 |
| ECLASS 8.0 | 27280401 |
| ECLASS 5.1 | 27280401 |
| ETIM 9.0 | EC002998 |
| ETIM 8.0 | EC002998 |
| ETIM 7.0 | EC002998 |
| ETIM 6.0 | EC002998 |
| ETIM 5.0 | EC002998 |
| UNSPSC 12.1 | 43211710 |
