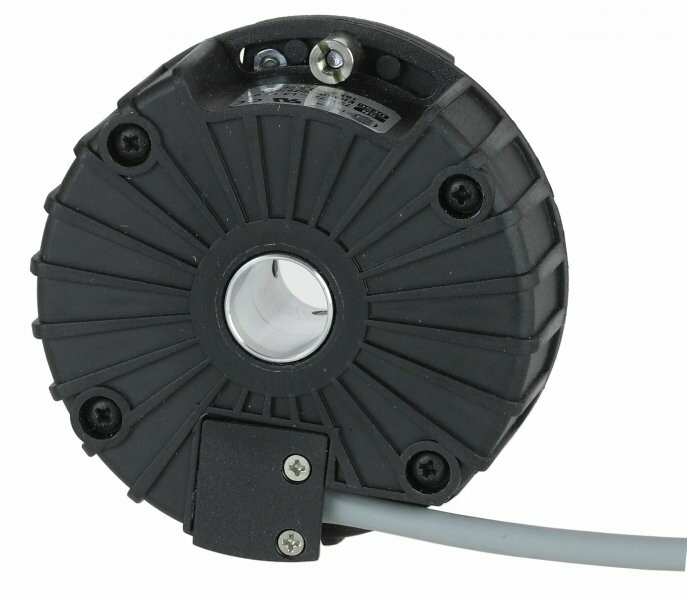

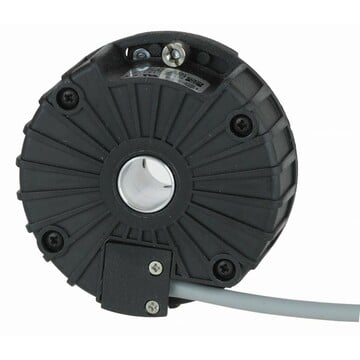

EH80P512Z8/24P8X3PR
Enkoder inkrementalny 512 impulsów firmy Eltra, otwór przelotowy 8 mm, Push-Pull 8-24V, kanał A-B-0, przewód 0.3m, IP54
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
4-5 tygodni / płatny ekspres 3-5 dni
Gwarancja
12
Producent
ELTRA
Opisy produktu
Enkodery EH80P / EH80C / EH80PG / EH80K to enkodery rekomendowane do pracy na silnikach asynchronicznych AC. Łączą tradycyjny enkoder inkrementalny i optyczne generowanie „faz efektu Halla”.
Główne cechy to:
Zwarte wymiary
Dostępny szeroki zakres rozdzielczości
Odporność na wysoką temperaturę
Łatwy montaż
Seria EH
Wersja podstawowa z wyjściami przyrostowymi. Dostępnych jest kilka typów wyjść Seria EF
Zintegrowane układy optyczne „faz komutacji” do wersji podstawowej. Transmisja sygnałów przez połączenie równoległe.
Parametry elektryczne:
Rozdzielczość: od 1 do 2048 ppr
Zasilanie: 5 = 4,5 ... 5,5 V DC, 5/28 = 4,75 ... 29,4 V DC (zabezpieczenie przed odwrotną polaryzacją)
Pobór mocy bez obciążenia maks.: 800 mW
Maksymalny prąd obciążenia: 20 mA / kanał
Typ wyjścia: otwarty kolektor NPN (AEIC-7273, pull-up max +30 V DC), push-pull / sterownik linii HTL (AEIC-7272), sterownik linii RS-422 (AELT-5000)
Maksymalna częstotliwość wyjściowa: 105 kHz
Odliczanie kierunku: A prowadzi B zgodnie z ruchem wskazówek zegara (widok wału)
Zgodność elektromagnetyczna: zgodnie z dyrektywą 2014/30 / UE
RoHS: zgodnie z dyrektywą 2011/65 / UE
Certyfikat UL / CSA: n. E212495
Specyfikacja mechaniczna:
Średnica otworu: o 8/10/12/14/15 mm
Stopień ochrony: IP 54 (IEC 60529)
Maksymalna prędkość obrotowa: 3000 rpm (mod.P / PG), 6000 obr / min (mod.C / K)
Udar: 50 G, 11 ms (IEC 60068-2-27)
Wibracje: 20 G, 10 ... 2000 Hz (IEC 60068-2-6)
Moment bezwładności: 4 x 10-6 kgm2 (95 x 10-6 lbft2)
Początkowy moment obrotowy (przy + 20 ° C / + 68 ° F): <0,04 Nm (5,66 Ozin)
Materiał wału: EN-AW 2011 aluminium (mod. C / K), Stal nierdzewna 1.4305 / AISI 303 (mod.P / PG)
Materiał obudowy: wzmocniony włóknem szklanym PA66
Żywotność łożysk: 109 obrotów
Temperatura robocza: -20 ° ... + 85 ° C (-4 ° ... + 185 ° F) standard, -20 ° ... + 100 ° C (-4 ° ... + 212 ° F) opcjonalnie
Temperatura przechowywania: -25 ° ... + 85 ° C (-13 ° ... + 185 ° F)
Moment obrotowy ustalający dla wkręty dociskowe: max 0,75 Nm (106 Ozin)
Moment obrotowy ustalający dla zaciskanie kołnierza: Zalecany 1 Nm (142 Ozin)
Waga: 250 g (8,82 oz)
Dostępne rozdzielczości:
1 - 2 - 4 - 5 - 10 - 25 - 30 - 50 - 60 - 100 - 200 - 250 - 256 - 360 - 400 - 500 -512 - 600 - 1000 - 1024 - 2000 - 2048
