ER40H100S5/28P6X3PR

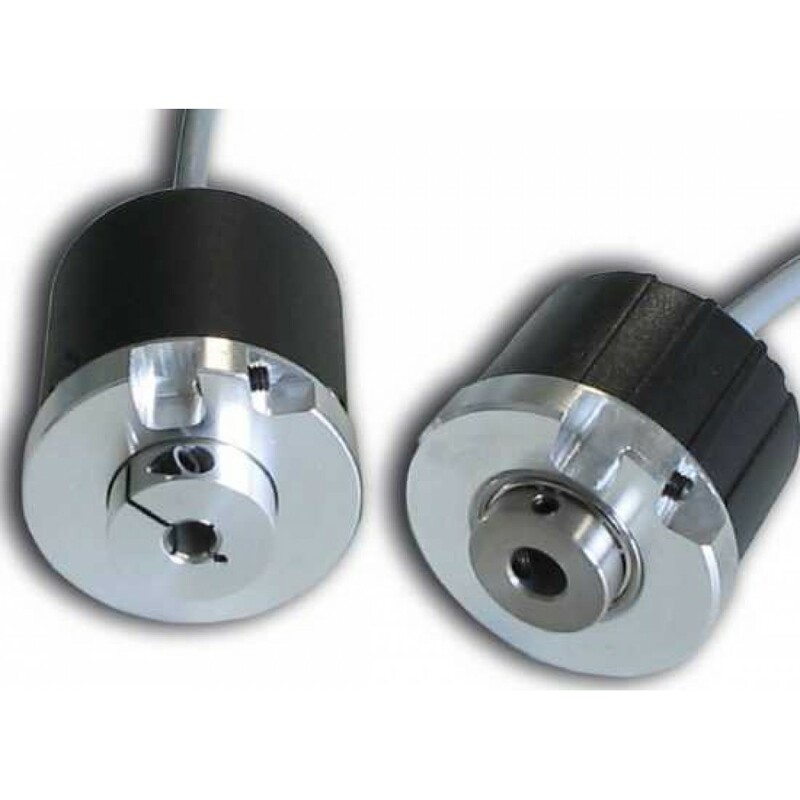

Enkoder inkrementalny z wałkiem seria EL 40 - ER 40 (średnica 42 mm) do ogólnego zastosowania. Doskonała rozdzielczość i wysoka prędkość pracy przy niewielkiej średnicy enkodera.

Najważniejsze cechy:

Średnica zewnętrzna (max) 42 mm
Średnica wałka (max) 8 mm
Rozdzielczość (max) 14.400 ppr
Częstotliwość wyjściowa (max) 220 kHz
Temperatura robocza (° C) -25 ° ... + 85 °
Stopień ochrony IP 66

Parametry elektryczne:

Rozdzielczość: od 1 do 25000 ppr (EL - ER 40 A / B), od 1 do 2500 ppr (EL - ER 40 C / E / H / I / N / X)
Zasilanie: 5 V DC ± 10%, 5 ... 28 V DC ± 5%, 8 ... 24 V DC ± 5% (zabezpieczenie przed odwrotną polaryzacją)
Pobór prądu: bez obciążenia maks. 100 mA
Maksymalny prąd obciążenia: 50 mA dla kanału 20 mA dla kanału (sterownik liniowy)
Typ wyjścia: NPN, otwarty kolektor NPN, push-pull, sterownik linii
Maksymalna częstotliwość wyjściowa: seria EL 150 kHz, seria ER 220 kHz
Kierunek liczenia: A prowadzi B zgodnie z ruchem wskazówek zegara (widok wału)
Kompatybilność elektromagnetyczna: EC 61000-6-2, IEC 61000-6-4

Specyfikacja mechaniczna:

Średnica wału: o 4 mm (EL - ER 40 A / B / C / E), o 6 mm (EL - ER 40 A / B / C / H / I / N), o 8 mm (EL - ER 40 X )
Stopień ochrony: IP 54 (IEC 60529), IP 66 (opcjonalnie dla EL - ER 40 A / B) (IEC 60529)
Maksymalna prędkość obrotowa: 3000 obr./min
Maksymalne obciążenie wału: 5 N (0,5 kgf) osiowo, 5 N (0,5 kgf) promieniowo
Wstrząs: 50 G, 11 ms (IEC 60068-2-27)
Wibracje: 10 G, 10 ... 2000 Hz (IEC 60068-2-6)
Materiał korpusu: aluminium EN-AW 2011
Materiał wału: stal nierdzewna 1.4305 / AISI 303
Materiał obudowy: Wzmocniony włóknem szklanym PA 66
Żywotność łożysk: 10⁹ obrotów
Temperatura pracy: -10 ° ... + 60 ° C seria EL, -20 ° ... + 70 ° C seria ER
Temperatura przechowywania: - 25 ° ... + 70 ° C
Waga: 100 g

Możliwe rozdzielczości dla serii ER40:

100 - 120 - 128 - 150 - 200 - 240 - 250 - 256 - 300 - 360 - 400 - 480- 500 - 512 - 600 - 625 - 720 - 750 - 800 - 900 - 1000 - 1024 - 1200 - 1250- 1440 - 1500 - 1600 - 1800 - 2000 - 2048 – 2500>

Możliwe rozdzielczości dla serii EL40:

1 - 2 - 4 - 5 - 10 - 15 - 16 - 20 - 30 - 32 - 40 - 50 - 70 - 80 - 90 - 160 - 180- 350 - 450 - 660 - 700 - 2880 - 3000 - 3600 - 4000- 4096 - 5000 - 6000- 7200 - 7500 - 8000 - 8192 - 10000 - 10240 - 12000 - 15000 - 16000- 16384 - 20000 - 20480 – 25000
