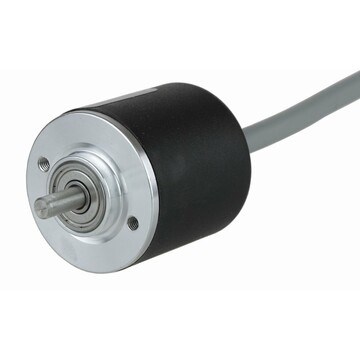

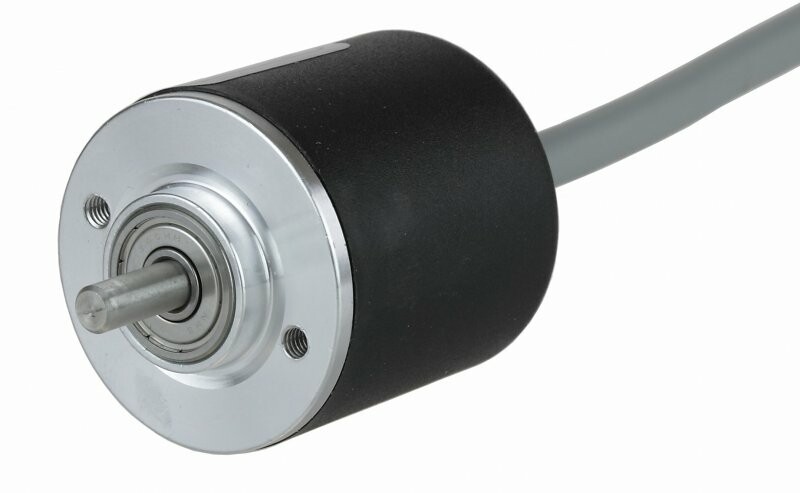

ER30E1024Z5L4X3PA

Seria enkoderów inkrementalnych EL 30 - ER 30 składa się z miniaturowych enkoderów (średnica 30 mm) idealnych, gdy wymagany jest minimalny rozmiar i doskonałe osiągi. Dostępnych jest kilka kołnierzy i typów wyjściowych o napięciu wejściowym do 28 Vdc.

Najważniejsze cechy:

Średnica zewnętrzna (max) 30 mm
Średnica wału (max) 6 mm
Rozdzielczość (max) 2,048 ppr
Częstotliwość wyjściowa (max) 220 kHz
Temperatura robocza (° C) -20 ° ... +70 ° C
Stopień ochrony IP 54

Możliwa parametry enkodera ER30 - EL30:

Zasilanie: 8 - 24V DC (przeciwsob. push-pull), 5V DC ± 10% (nadajnik linii)
Pobór mocy: 80 mA
Rozdzielczość: od 1 do 1000 imp/obr.
Częstotliwość graniczna: 50 kHz (L 500 imp/obrót), 100 kHz (> 500 imp/obrót)
Sygnał wyjściowy: nadajnik linii A, B, O + negacje do RS422 lub przeciwsobne A, B, O
Średnica osi: 4 mm
Max prędkość obrotowa: 3000 obr./min
Obciążenie osi: osiowe < 5 N; promieniowe < 5 N
Zasilanie: 5V DC (nadajnik linii)
Odporność na wstrząsy: 50 G przez 11 msec
Odporność na wibracje: 10 G (10 - 2000 Hz)
Moment statyczny: L 0,175 Ncm
Stopień ochrony: IP 54
Impuls zerowy: S : bez impulsu zerowego Z : z impulsem zerowym
Temperatura pracy: 0°C do +60°C
Temperatura składowania: -25°C do +70°C
Waga: 50 g
Standardowe podłączenie: standardowo kabel 0,5m
Materiał wałka: stal kwasoodporna AISI303
Materiał obudowy: aluminium D11S - UNI 9002/5 pokryte plastikiem wzmocnionym włóknem szklany
