EL115A1024Z5/28P11X6MR

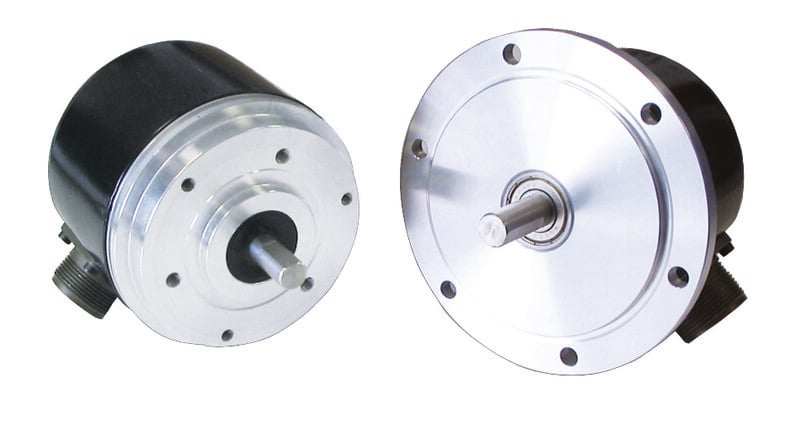

Enkodery Enkodery typu EL90A – ER90A – EL115A – ER115A przeznaczone są do pracy w trudnym środowisku. Najważniejsze parametry:

3-kanałowy koder (A / B / Z) do 10000 ppr
Zasilanie do +28 V DC z kilkoma dostępnymi interfejsami elektrycznymi
Częstotliwość wyjściowa do 500 kHz
Wyjście kabla lub złącza
Metalowa osłona do ciężkich zastosowań
Wałek o średnicy do 11 mm
Montaż przy pomocy synchro lub przyłącze zgodne z REO-444

Parametry elektryczne:

Rozdzielczość: od 1 do 2048 ppr
Zasilanie: 5 = 4,5 ... 5,5 V DC, 5/28 = 4,75 ... 29,4 V DC (zabezpieczenie przed odwrotną polaryzacją)
Pobór mocy bez obciążenia maks.: 800 mW
Maksymalny prąd obciążenia: C / P = 50 mA / kanał, L / RS = 20 mA / kanał
Typ wyjścia: otwarty kolektor NPN (AEIC-7273, pull-up max +30 V DC), push-pull / sterownik linii HTL (AEIC-7272), sterownik linii RS-422 (AELT-5000)
Maksymalna częstotliwość wyjściowa: 500 kHz
Odliczanie kierunku: A prowadzi B zgodnie z ruchem wskazówek zegara (widok wału)
Zgodność elektromagnetyczna: zgodnie z dyrektywą 2014/30 / UE
RoHS: zgodnie z dyrektywą 2011/65 / UE
Certyfikat UL / CSA: n. E212495

Specyfikacja mechaniczna:

Średnica wału: o 8 / 9,52 (3/8 ”) / 10 / 11 mm
Stopień ochrony: X = IP 54 (IEC 60529), S = IP 66 (IEC 60529)
Maksymalna prędkość obrotowa: X = 6000 rpm, S = EL 3000 rpm / 60 ° C, ER 3000 rpm / 70 ° C - 2000 rpm / 85 ° C
Maksymalne obciążenie wału: 200 N osiowe / promieniowe
Udar: 50 G, 11 ms (IEC 60068-2-27)
Wibracje: 10 G, 10 ... 2000 Hz (IEC 60068-2-6)
Moment bezwładności: 1,5 x 10-6 kgm2
Początkowy moment obrotowy (przy + 20 ° C / + 68 ° F): <0,02 Nm (IP 54) <0,06 Nm (IP 66)
Materiał korpusu: aluminium EN-AW 2011
Materiał wału: stal nierdzewna 1.4305 / AISI 303
Materiał obudowy: wzmocnione włóknem szklanym / malowane aluminium PA66
Żywotność łożysk: 10⁹ obrotów
Temperatura pracy: -10 ° ... + 60 ° C (+ 14 ° ... + 140 ° F) seria EL, -25 ° ... + 85 ° C (-13 ° ... + 185 ° F) seria ER
Temperatura przechowywania: -25 ° ... + 70 ° C (-13 ° ... + 158 ° F)
Waga: 350 g (12,35 oz), 450 g (15,87 oz) z metalową osłoną

Możliwe rozdzielczości dla serii EL63:

1 - 2 - 4 - 5 - 10 - 15 - 16 - 20 - 25 - 30 - 32 - 40 - 50 - 60 - 70 - 80 - 90 - 160 -180 - 350 - 450 - 660 - 700 - 750 – 1500

Możliwe rozdzielczości dla serii EL90A – EL115A:

1 - 2 - 4 - 5 - 10 - 15 - 16 - 20 - 25 - 30 - 32 - 40 - 50 - 60 - 70 - 80 - 90 - 160 - 180 - 350 - 450 - 660 - 700 - 750 - 1500

Możliwe rozdzielczości dla serii ER90A – ER115A:

100 - 120 - 128 - 150 - 200 - 240 - 250 - 256 - 300 - 360 - 400 - 480 -500 - 512 - 600 - 625 - 720 - 800 - 900 - 1000 - 1024 - 1200 - 1250 - 1440 - 1600 - 1800 - 2000 - 2048 - 2500 - 3000 - 3600 - 4000 - 4096 - 5000 - 6000 - 7200 - 8000 - 8192 - 9000 - 10000
