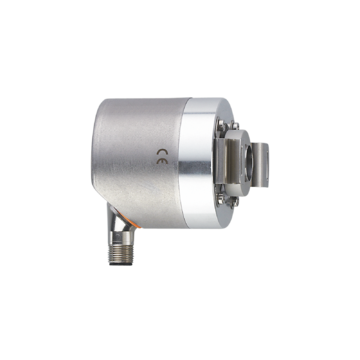

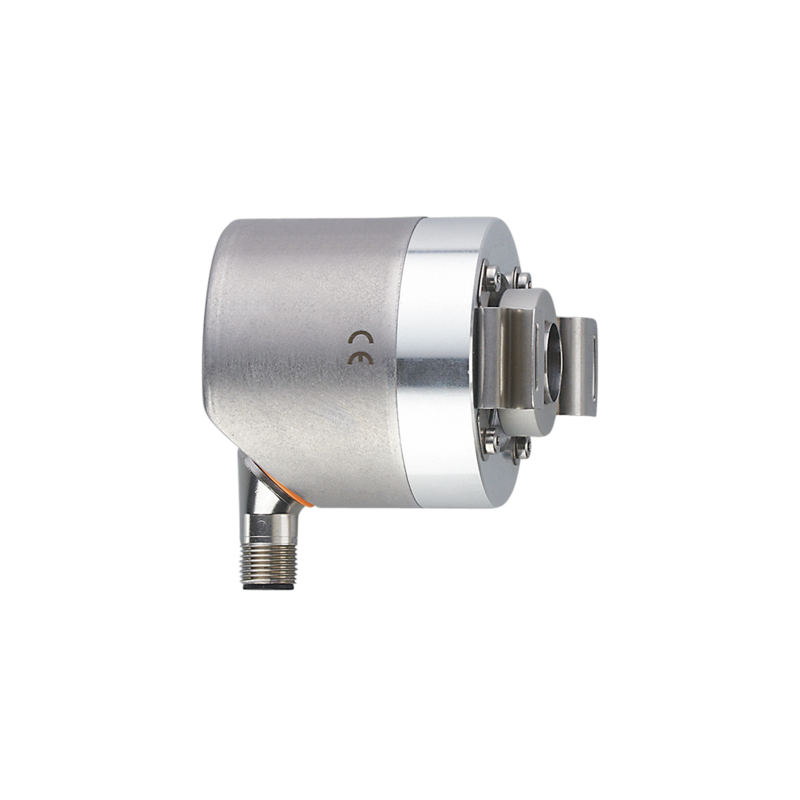

ROP524

Programowalny enkoder z tuleją, Średnica wału 15,875 mm, Rozdzielczość 1...10000, IO-Link, M12 Konektor

ROP524

Dodaj do porównania Usuń z porównania

288,60 €

354,98 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM

Opisy produktu

Cechy produktu
Rozdzielczość 1...10000; (parametryzowalna; Ustawienia fabryczne: 1024) rozdzielczość
Interfejs komunikacyjny IO-Link
Wykonanie wału tuleja jednostronnie otwarta
Średnica wału [mm] 15,875
Aplikacja
Zasada działania inkremental.
System detekcji magnetyczny
Aplikacja enkoder; Monitor prędkości obrotowej; Licznik
Dane elektryczne
Napięcie zasilania [V] 4,75...30 DC
Pobór prądu [mA] < 350
Klasa ochrony III
Zabezpieczenie przed odwrotną polaryzacją tak
Maks. Ilość obrotów - ograniczenie elektroniki [U/min] 12000
Wyjścia
Wykonanie elektryczne HTL/TTL
Częstotliwość przełączania [kHz] 1000
Ustawienia fabryczne Funkcja wyjścia: HTL (50 mA)
Zabezpieczenie przed zwarciem tak
Przesunięcie fazy pomiędzy sygnałem A i B [°] 90
Zakres pomiaru / nastaw
Rozdzielczość 1...10000; (parametryzowalna; Ustawienia fabryczne: 1024) rozdzielczość
Zakres pomiaru / nastaw - Monitor prędkości obrotowej
Punkt przełączania SP
-9994...9999 U/min -166,6...166,7 Hz
Punkt resetu rP
-9999...9994 U/min -166,7...166,6 Hz
Zakres pomiaru / nastaw - Licznik
Możliwa nastawa 1...9999
Dokładność / odchylenie
Dokładność [°] 0,1
Software / programowanie
Możliwości parametryzacji enkoder; Rozdzielczość; Kierunek obrotów; HTL; TTL; Monitor prędkości obrotowej; Rozdzielczość
Interfejsy
Interfejs komunikacyjny IO-Link
Typ transmisji COM2 (38,4 kBaud)
IO-Link Revision 1.1
SIO tryb tak
Min.czas cyklu procesu [ms] 2,3
Warunki pracy
Temperatura otoczenia [°C] -40...85
Temperatura składowania [°C] -40...85
Maks. wilgotność względna powietrza [%] 95; (bez kondensacji)
Ochrona IP 65; (na obudowie: IP 67; na wale: IP 65)
Testy / dopuszczenia
Odporność na wstrząsy
100 g
Odporność na wibracje
20 g
MTTF [lata] 218
Dane mechaniczne
Waga [g] 465,5
Wymiary [mm] Ø 58,5 / L = 69
Materiał kołnierz: aluminium; obudowa: stal nierdzewna (1.4521 / 444); okno wyświetlacza: PEI
Maks. liczba obrotów [U/min] 12000
Maks. moment rozruchowy [Nm] 2
Referencyjna temperatura dla oidanego momentu [°C] 20
Wykonanie wału tuleja jednostronnie otwarta
Średnica wału [mm] 15,875
Materiał wału stal nierdzewna
Mocowanie: głębokość wału [mm] 27
Max. odchylenie wału od osi [mm] 0,5
Wyświetlacze / elementy robocze
Wyświetlacz
wyświetlacz 10-segmentowy, czerwony / zielony 4-cyfrowy parametryzowalna
2 x LED, kolor żółty
5 x LED, kolor zielony
Akcesoria
Dostarczane elementy Sprzęgło do enkodera: 2
Połączenie elektryczne
IO-Link Konektor: 1 x M12, radialny, możliwość zastosowania osiowego; kodowanie: A; Materiał obudowy: stal nierdzewna (1.4401 / 316); Maks. długość przewodu: 100 m; (IO-Link: max. 20 m)
