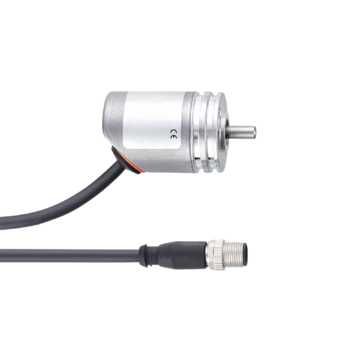

RB3560

Enkoder z wałem, Średnica wału 6 mm, Rozdzielczość 1...10000, IO-Link, 0,15 m

RB3560

Dodaj do porównania Usuń z porównania

317,20 €

390,16 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM

Opisy produktu

Cechy produktu
Rozdzielczość 1...10000; (programowalny; Ustawienia fabryczne: 250, HTL, CW) rozdzielczość
Interfejs komunikacyjny IO-Link
Wykonanie wału pełny wał
Średnica wału [mm] 6
Aplikacja
Konstrukcja kabel ekranowany
Zasada działania inkremental.
System detekcji magnetyczny
Dane elektryczne
Napięcie zasilania [V] 4,75...30 DC
Pobór prądu [mA] < 150
Klasa ochrony III
Zabezpieczenie przed odwrotną polaryzacją tak
Czas rozruchu [s] 0,5
Maks. Ilość obrotów - ograniczenie elektroniki [U/min] 12000
Wyjścia
Wykonanie elektryczne HTL/TTL
Maks. prąd obciążenia na wyjście [mA] 50
Częstotliwość przełączania [kHz] 1000
Zabezpieczenie przed zwarciem tak
Przesunięcie fazy pomiędzy sygnałem A i B [°] 90
Zakres pomiaru / nastaw
Rozdzielczość 1...10000; (programowalny; Ustawienia fabryczne: 250, HTL, CW) rozdzielczość
Dokładność / odchylenie
Dokładność [°] 0,1
Software / programowanie
Możliwości parametryzacji Rozdzielczość; Kierunek obrotów; HTL; TTL
Interfejsy
Interfejs komunikacyjny IO-Link
Typ transmisji COM2 (38,4 kBaud)
IO-Link Revision 1.1
SIO tryb tak
Min.czas cyklu procesu [ms] 2,3
Warunki pracy
Temperatura otoczenia [°C] -40...80
Uwaga dot. temperatury otoczenia do kabla pracującego w łańcuchu: -25 °C
Temperatura składowania [°C] -40...80
Maks. wilgotność względna powietrza [%] 95; (bez kondensacji)
Ochrona IP 65; IP 66; (na obudowie: IP 67; na wale: IP 65)
Testy / dopuszczenia
Odporność na wstrząsy
200 g
Odporność na wibracje
30 g
MTTF [lata] 292
Dane mechaniczne
Waga [g] 251,5
Wymiary [mm] Ø 36,5 / L = 65
Materiał kołnierz: aluminium; obudowa: stal nierdzewna (1.4521 / 444); wtyczka kabla: PA
Maks. liczba obrotów [U/min] 12000
Maks. moment rozruchowy [Nm] 1
Referencyjna temperatura dla oidanego momentu [°C] 20
Wykonanie wału pełny wał
Średnica wału [mm] 6
Materiał wału stal nierdzewna
Max. obciążenie osiowe wału (na końcu wału) [N] 40
Max. obciążenie promieniowe wału (na końcu wału) [N] 60
