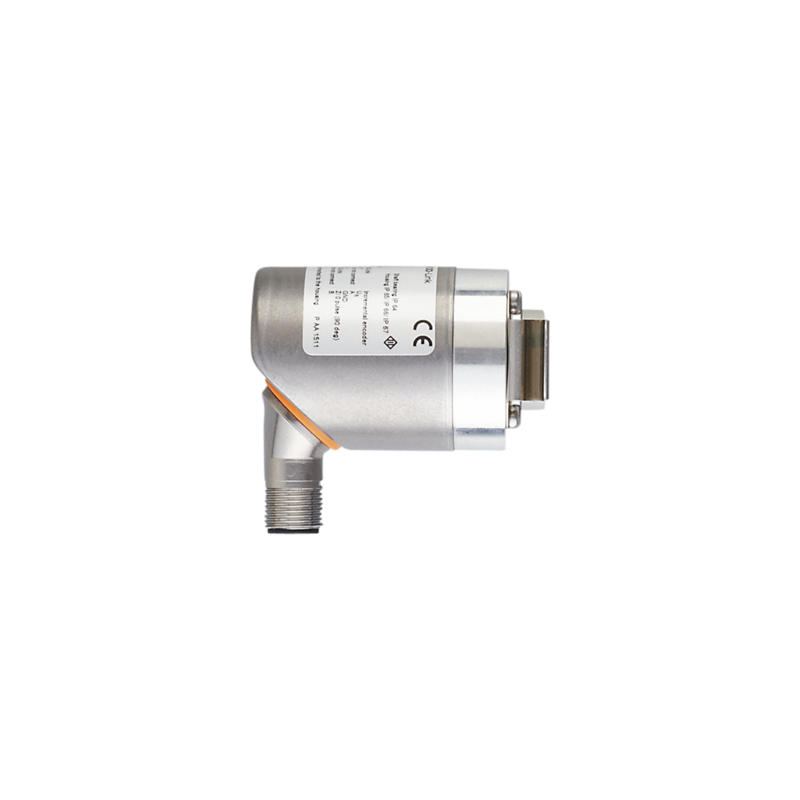

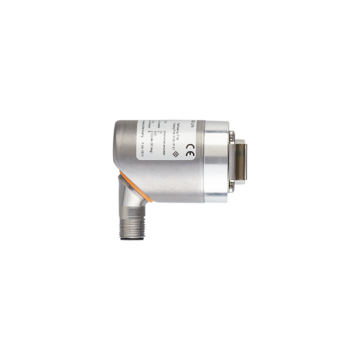

RA3101
Programowalny enkoder z tuleją, Średnica wału 6 mm, Rozdzielczość 1...10000, IO-Link, M12 Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Określona sekwencja impulsów zapewniająca niezawodne wykrywanie prędkości obrotowej
- Do dokładnego określania położenia i pomiaru liniowego
- Wygodna komunikacja i parametryzacja przez IO-Link
- Duża odporność na uderzenia i drgania dzięki wykrywaniu magnetycznemu
- Swobodne programowanie rozdzielczości od 1 do 10 000
| Cechy produktu | ||
|---|---|---|
| Rozdzielczość | 1...10000; (parametryzowalna; Ustawienia fabryczne: 1024) rozdzielczość | |
| Interfejs komunikacyjny | IO-Link | |
| Wykonanie wału | tuleja jednostronnie otwarta | |
| Średnica wału [mm] | 6 | |
| Aplikacja | ||
| Zasada działania | inkremental. | |
| System detekcji | magnetyczny | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 4,75...30 DC | |
| Pobór prądu [mA] | < 150 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,5 | |
| Maks. Ilość obrotów - ograniczenie elektroniki [U/min] | 12000 | |
| Wyjścia | ||
| Wykonanie elektryczne | HTL/TTL | |
| Częstotliwość przełączania [kHz] | 1000 | |
| Ustawienia fabryczne | Funkcja wyjścia: HTL (50 mA) | |
| Zabezpieczenie przed zwarciem | tak | |
| Przesunięcie fazy pomiędzy sygnałem A i B [°] | 90 | |
| Zakres pomiaru / nastaw | ||
| Rozdzielczość | 1...10000; (parametryzowalna; Ustawienia fabryczne: 1024) rozdzielczość | |
| Dokładność / odchylenie | ||
| Dokładność [°] | 0,1 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Rozdzielczość; Kierunek obrotów; HTL; TTL | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| SIO tryb | tak | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Temperatura składowania [°C] | -40...85 | |
| Maks. wilgotność względna powietrza [%] | 95; (bez kondensacji) | |
| Ochrona | IP 65; IP 66; (na obudowie: IP 67; na wale: IP 64) | |
| Testy / dopuszczenia | ||
| Odporność na wstrząsy | ||
| 100 g | ||
| Odporność na wibracje | ||
| 20 g | ||
| MTTF [lata] | 292 | |
| Dane mechaniczne | ||
| Waga [g] | 268,5 | |
| Wymiary [mm] | Ø 36,5 / L = 58,5 | |
| Materiał | kołnierz: aluminium; obudowa: stal nierdzewna (1.4521 / 444) | |
| Moment dokręcający [Nm] | < 0,7; (Śruba) | |
| Maks. liczba obrotów [U/min] | 12000 | |
| Maks. moment rozruchowy [Nm] | 1 | |
| Referencyjna temperatura dla oidanego momentu [°C] | 20 | |
| Wykonanie wału | tuleja jednostronnie otwarta | |
| Średnica wału [mm] | 6 | |
| Materiał wału | stal nierdzewna | |
| Mocowanie: głębokość wału [mm] | 18 | |
| Max. odchylenie wału od osi [mm] | 0,5 | |
| Połączenie elektryczne | ||
| IO-Link | Konektor: 1 x M12, radialny, możliwość zastosowania osiowego; kodowanie: A; Materiał obudowy: stal nierdzewna (1.4401 / 316) | |
