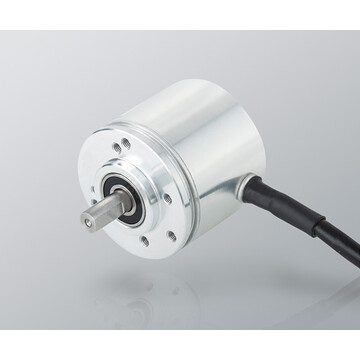

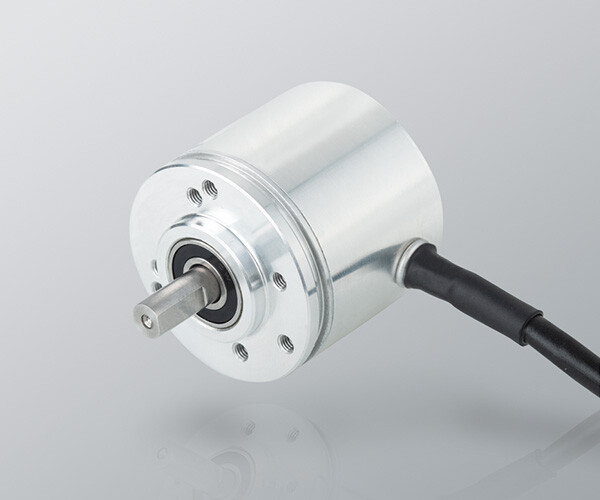

E36CS-SSI-1131-10

MINIATUROWY ENKODER ABSOLUTNY JEDNOOBROTOWY SERIA E36CS

Najważniejsze cechy modelu:

Doskonały współczynnik możliwości cena
Rozdzielczość jednoobrotowa do 14 bitów
Technologia magnetyczna

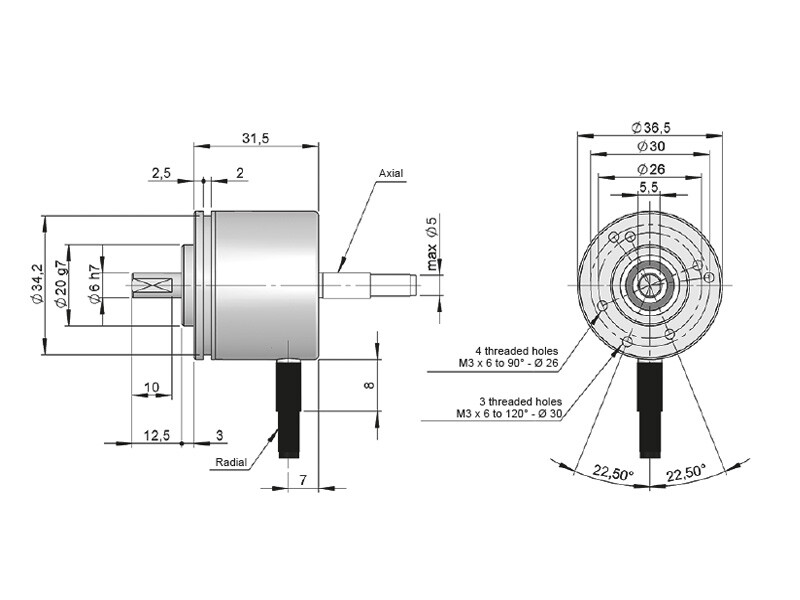

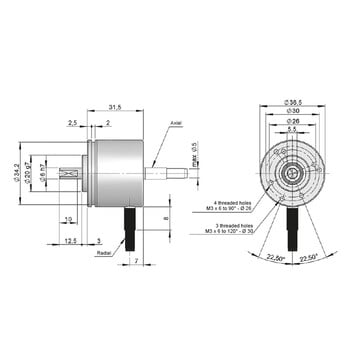

Średnica zewnętrzna 36,5 mm
Wałek Ø 6 mm
Klasa ochrony IP64 zgodnie z DIN EN 60529
Połączenie kablem (dostępna inna długość kabla)

Specyfikacja mechaniczna:

Materiał obudowy: aluminium
Obudowa: aluminium
Wał: stal nierdzewna
Żywotność łożysk:  1 × 10¹⁰ obrotów
Maksymalna prędkość obrotowa: 6000 obr / min – Standard, 10000 obr./min - na zamówienie, 12000 rpm (≤ 12 bitów) - na żądanie
Ochrona przed kurzem i rozpryskami zgodnie z DIN EN 60529: IP64
Moment bezwładności wirnika: 2 gcm²
Początkowy moment obrotowy przy 20ºC (68ºF): ≤ 0,01 Nm
Maksymalne dopuszczalne obciążenie na wale osiowym: 20 N
Maksymalne dopuszczalne obciążenie na wale promieniowym: 40 N
Waga: ok. 0,08 kg
Zakres temperatur roboczych: od -40 ° C do + 105 ° C
Wibracje zgodnie z DIN EN 60068-2-6: 100m/s² (10 Hz… 2000 Hz)
Udar zgodny z DIN EN 60068-2-27: 1000 m / s² (6ms)
Połączenie: przewód radialny 2 metry (inne długości kabli dostępne na zamówienie)

Parametry elektryczne:

Interfejs: SSI
Wyjście elektroniczne: RS485
Zasilanie: 4,5… 30 VDC
Max. konsumpcja: ≤ 100 mA
Kod: binarny lub Gray
Protokół: SSI
Rozdzielczość jednoobrotowa: do 14 bitów
Absolutna dokładność: ± 0,35 °
Względna dokładność: ± 1,5 LSB
Max. obciążalność / kanał: ± 20 mA
„Niski” poziom sygnału: <0,8 VDC
„Wysoki” poziom sygnału: 2… 5,5 VDC
Częstotliwość pracy: 50 kHz… 2 MHz
Zabezpieczenie zwarciowe: Tak
Odwrócenie polaryzacji ochrony: Tak
