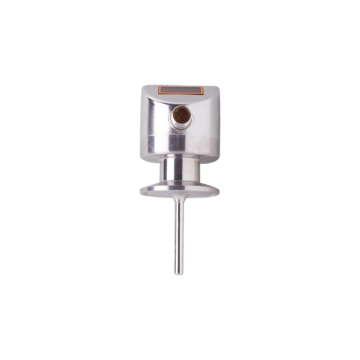

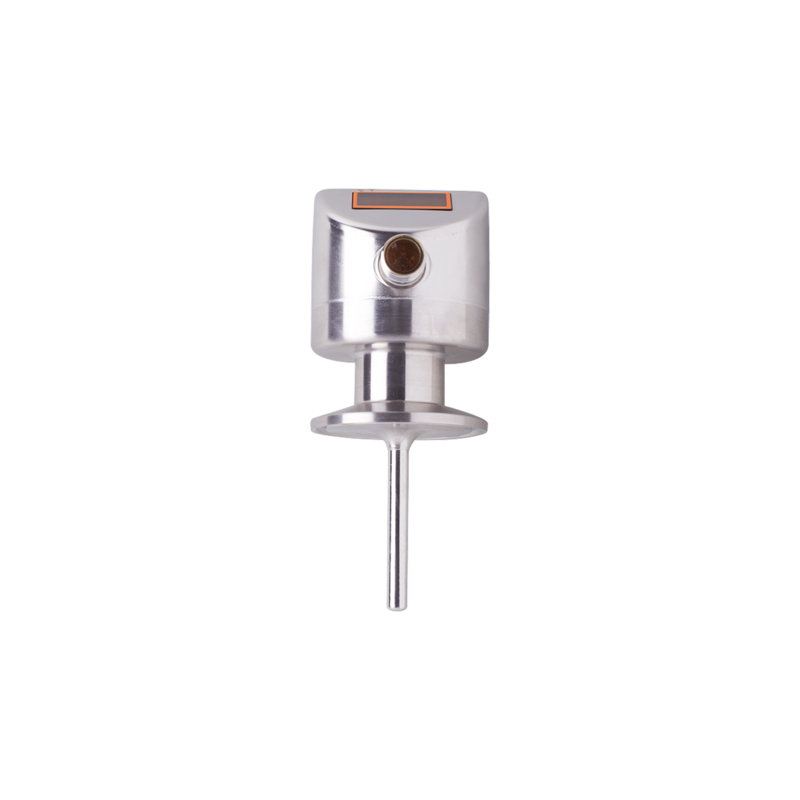

TD2807 - TD-030CFEC01-A-ZVG/US
Czujnik temperatury z wyświetlaczem, ustawienie fabryczne 0...100 stC, 1 x Pt 1000, Konektor M12, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Higieniczna konstrukcja zgodna z wymaganiami przemysłu spożywczego
- Szczególnie korzystna dynamika reakcji i bardzo krótki czas zwłoki przy załączaniu zasilania
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Dokładne wyjście analogowe i wygodna komunikacja przez IO-Link
- Wysoka klasa ochrony i ciśnienie znamionowe
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| -50...150 °C | -58...302 °F | |
| Przyłącze procesowe | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) | |
| Długość instalacyjna EL [mm] | 30 | |
| Aplikacja | ||
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa A) | |
| Media | ciecze i gazy | |
| Wytrzymałość na ciśnienie [bar] | 100 | |
| Odporność na podciśnienie [mbar] | -1000 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 60 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 2 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy; IO-Link; (konfigurowalne) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 300 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| -50...150 °C | -58...302 °F | |
| Ustawienia fabryczne | 0...100 °C | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia analogowego [K] | 0,04 | |
| Rozdzielczość wyświetlacza [K] | 0,1 | |
| Dokładność / odchylenie | ||
| Dokładność wyjścia analogowego [K] | ± 0,3 + (± 0,1 % MS) | |
| Współczynnik temperaturowy [% na zakres 10 K] | 0,1; (W przypadku odchyłki od warunków odniesienia 25 °C) | |
| Czasy reakcji | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1 / 3 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 10 g (10...2000 Hz) | |
| MTTF [lata] | 407 | |
| Uwaga dotycząca dopuszczeń | certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | K001 | |
| Dane mechaniczne | ||
| Waga [g] | 332,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PEI; FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) elektropolerowane | |
| Przyłącze procesowe | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) | |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | Ra: < 0,8 | |
| Średnica sondy [mm] | 6 | |
| Długość instalacyjna EL [mm] | 30 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| 7-segmentowy wyświetlacz LED, 4-cyfrowy | ||
| Jednostka wyświetlana / status, °C / °F | ||
| Uwagi | ||
| Uwagi | MS = ustawiony zakres pomiaru Dokładność w odniesieniu do przepływającej wody. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
