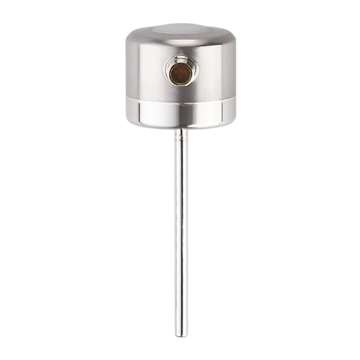

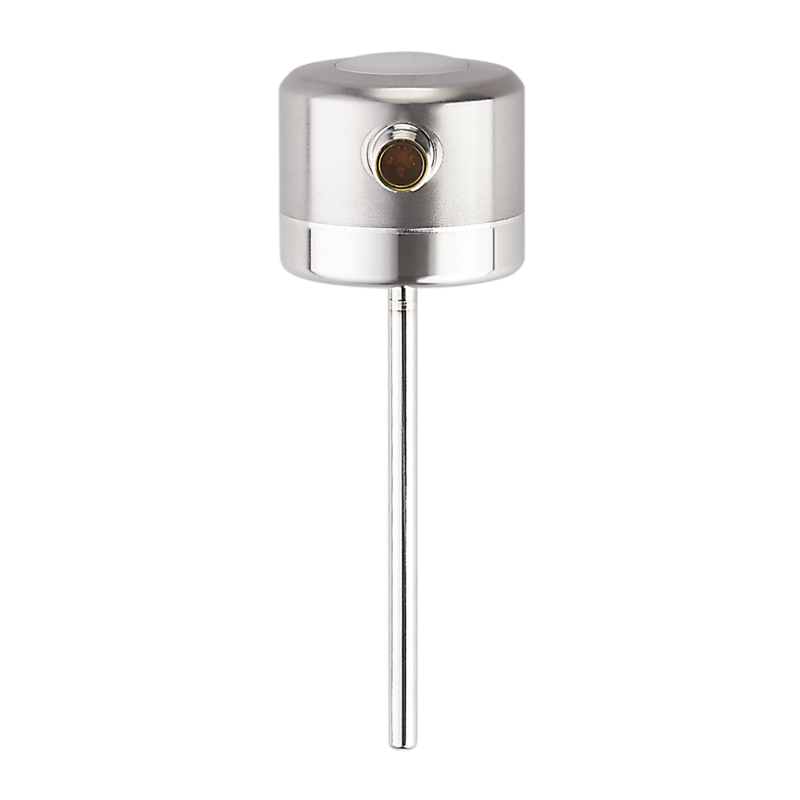

TCC201 - TCC550K1ED06-A-DKG/US
Czujnik temperatury, 1 x Pt 1000, PNP/NPN, IO-Link, Długość instalacyjna EL 550 mm, Zakres pomiarowy -25...160 °C, -13...320 °F, Średnica fi 6 mm, M12 Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Natychmiastowe powiadamianie o odchyleniach dokładności
- Poprawione zapewnienie jakości w czasie pomiędzy kalibracjami
- Wytrzymała konstrukcja do ciągłych, precyzyjnych pomiarów nawet w wymagającym środowisku pomiarowym
- Przezroczyste monitorowanie czujnika dzięki przechowywaniu wielkości diagnostycznych
- Funkcja symulacji upraszcza montaż
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| -25...160 °C | -13...320 °F | |
| Przyłącze procesowe | Średnica Ø 6 mm | |
| Długość instalacyjna EL [mm] | 550 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | 1 x Pt 1000 | |
| Element odniesienia | 1 x NTC | |
| Media | ciecze i gazy | |
| Wytrzymałość na ciśnienie [bar] | 160 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | 10; (24 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 6 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał analogowy; IO-Link; status kalibracji | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie zamknięte; (sygnał diagnostyczny) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Wyjście diagnostyczne | status kalibracji i diagnostyka błędów | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | (Ub - 15 V) x 50 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| -25...160 °C | -13...320 °F | |
| Wskazówki dotyczące zakresu pomiaru | skalowany | |
| Ustawienia fabryczne | -10...150 °C / 14...302 °F | |
| Granice kalibracji [K] | 0,5...3 | |
| W krokach co [K] | 0,05 | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia analogowego [K] | 0,05 | |
| Dokładność / odchylenie | ||
| Dokładność wyjścia analogowego [K] | ± 0,2 | |
| Precision IO-Link [K] | ± 0,2 | |
| Współczynnik temperaturowy wyjścia analogowego [% na zakres 10 K] | < ± 0,02; (W przypadku odchyłki od warunków odniesienia 25 ± 5 °C) | |
| Współczynnik temperaturowy IO-Link [% na zakres 10 K] | < ± 0,01; (W przypadku odchyłki od warunków odniesienia 25 ± 5 °C) | |
| Czasy reakcji | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1,5 / 4 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Jednostka wyświetlana; skalowanie wyjścia analogowego; granice kalibracji; wyjście diagnostyczne logiki sygnału; tryb symulacji | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Digital Measuring Sensor, Common Profile, Blob Transfer | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 1 | |
| Min.czas cyklu procesu [ms] | 4,4 | |
| Temperatura rozdzielczości IO-Link [K] | 0,01 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1129 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Uwaga dot. temperatury otoczenia | maks. wewnętrzna temperatura urządzenia: 125 °C | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 68000-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 35 g (10...2000 Hz) | |
| MTTF [lata] | 329 | |
| Uwaga dotycząca dopuszczeń | certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | K021 | |
| Numer UL | E217884 | |
| Dane mechaniczne | ||
| Waga [g] | 386,6 | |
| Wymiary [mm] | Ø 50 / L = 593,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PEI; FKM; PFA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK | |
| Przyłącze procesowe | Średnica Ø 6 mm | |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | Ra: < 0,8 | |
| Średnica sondy [mm] | 6 | |
| Długość instalacyjna EL [mm] | 550 | |
| Uwagi | ||
| Uwagi | MS = ustawiony zakres pomiaru Napięcie eksplatacji "supply class 2" zgodnie z cULus |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
