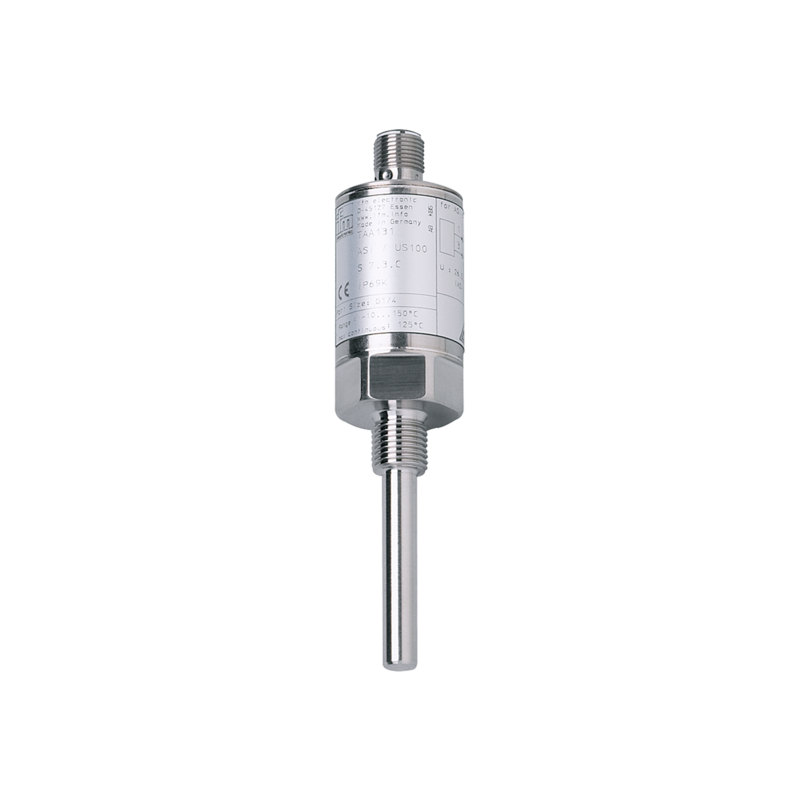

TAA131 - TAA060CCDR14-ASIVG/US
Czujnik temperatury, sygnał analogowy, 1 x Pt 1000, Konektor M12 , waga 169,5g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Duża dokładność w całym zakresie pomiaru temperatury
- Szczególnie korzystna dynamika reakcji i bardzo krótki czas zwłoki przy załączaniu zasilania
- Wytrzymała obudowa ze stali nierdzewnej o bardzo dużej wytrzymałości na ciśnienie
- Z interfejsem AS-i
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| -10...150 °C | 14...302 °F | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny | |
| Długość instalacyjna EL [mm] | 60 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa A) | |
| Media | ciecze i gazy | |
| Temperatura medium | ||
| < 150; (< 40 min) °C | < 302; (< 40 min) °F | |
| Wytrzymałość na ciśnienie [bar] | 400 | |
| Minimalna głębokość zanurzenia [mm] | 15 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...31,6 DC | |
| Pobór prądu [mA] | < 25 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Wykonanie elektryczne | AS-i | |
| Liczba wyjść analogowych | 1 | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Długość sondy L [mm] | 60 | |
| Zakres pomiarowy | ||
| -10...150 °C | 14...302 °F | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia analogowego [K] | 0,05 | |
| Dokładność / odchylenie | ||
| Dokładność wyjścia analogowego [K] | ± 0,1 (60°C / 140°F ) / ± 0,3 (0...140°C / 32...284°F) | |
| Współczynnik temperaturowy [% na zakres 10 K] | < ± 0,1; (W przypadku odchyłki od warunków odniesienia 25 ± 5 °C) | |
| Czasy reakcji | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1 / 3; (zgodnie z DIN EN 60751) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| DIN EN 61000-4-4 Burst | 2 kV | |
| DIN EN 61000-4-5 Surge | 0,5/1 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 348 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11 | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.C | |
| Dane mechaniczne | ||
| Waga [g] | 169,5 | |
| Wymiary [mm] | Ø 30 / L = 127,9 | |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny | |
| Długość instalacyjna EL [mm] | 60 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | 1 x LED, kolor zielony | |
| błąd | 1 x LED, kolor czerwony | |
| Uwagi | ||
| Uwagi | Dokładność w odniesieniu do przepływającej wody. w odniesieniu do UL: do użytku w obwodzie niskiego napięcia z zabezpieczeniem nadprądowym zgodnie z UL873. 28.1 lub Imax = 100 / Ub (Ub = napięcie obwodu) |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
