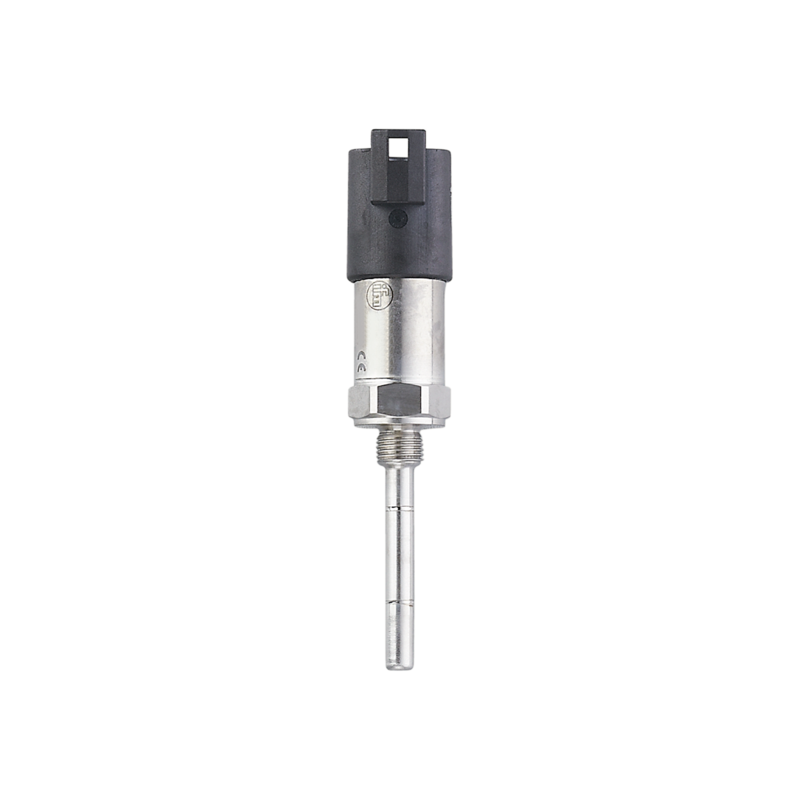

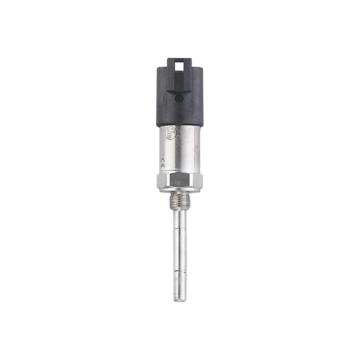

TA4019 - TA-050CLEM10-Z- ZVG/DE
Czujnik temperatury, 1 x Pt 1000, (zgodnie z DIN EN 60751, klasa A), sygnał analogowy, Długość instalacyjna EL 50 mm, Zakres pomiarowy -50...150 stC, -58...302 stF, Wytrzymałość na ciśnienie 400 bar, M10 x 1 gwint zewnętrzny, konektor DEUTSCH Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Duża dokładność w całym zakresie pomiaru temperatury
- Konektor DEUTSCH do szybkiego i łatwego podłączania do systemu pokładowego
- Szczególnie korzystna dynamika reakcji i bardzo krótki czas zwłoki przy załączaniu zasilania
- Wytrzymała obudowa ze stali nierdzewnej o bardzo dużej wytrzymałości na ciśnienie
- Wysoka klasa ochrony zgodna z wymaganiami maszyn mobilnych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| -50...150 °C | -58...302 °F | |
| Przyłącze procesowe | połączenie gwintowane M10 x 1 gwint zewnętrzny DIN 3852 T1 FORM A (DIN 3852-1:2002-05) | |
| Długość instalacyjna EL [mm] | 50 | |
| Aplikacja | ||
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa A) | |
| Media | ciecze i gazy | |
| Wytrzymałość na ciśnienie [bar] | 400 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 30 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | (Ub - 8,5 V) / 21,5 mA; 24 V: 720 Ω | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| -50...150 °C | -58...302 °F | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia analogowego [K] | 0,04 | |
| Dokładność / odchylenie | ||
| Dokładność wyjścia analogowego [K] | ± 0,3 + (± 0,1 % MS) | |
| Współczynnik temperaturowy [% na zakres 10 K] | 0,1; (W przypadku odchyłki od warunków odniesienia 25 ± 5 °C) | |
| Czasy reakcji | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1 / 3; (zgodnie z DIN EN 60751) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...100 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 1092 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | K006 | |
| Dane mechaniczne | ||
| Waga [g] | 93 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PPS; FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) | |
| Przyłącze procesowe | połączenie gwintowane M10 x 1 gwint zewnętrzny DIN 3852 T1 FORM A (DIN 3852-1:2002-05) | |
| Średnica sondy [mm] | 6 | |
| Długość instalacyjna EL [mm] | 50 | |
| Uwagi | ||
| Uwagi | Dokładność w odniesieniu do przepływającej wody. w odniesieniu do UL: do użytku w obwodzie niskiego napięcia z zabezpieczeniem nadprądowym zgodnie z UL873. 28.1 lub Imax = 100 / Ub (Ub = napięcie obwodu) |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x konektor DEUTSCH (DT04-3P) | |
