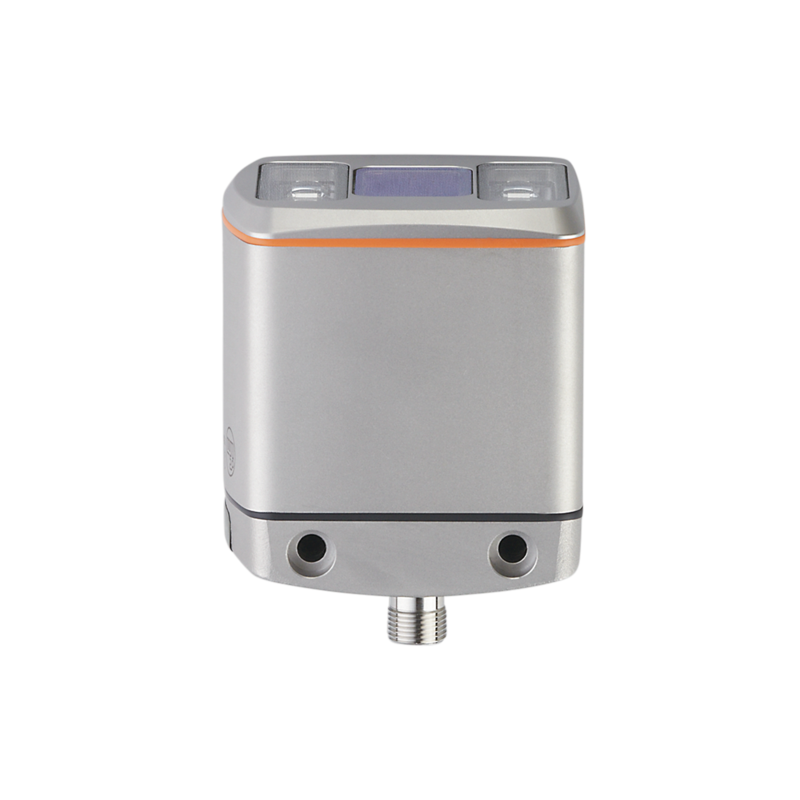

O3D314 - O3DIRDKG/E1/GM/W/70
Czujnik 3D, Rozdzielczość obrazu 3D 176 x 132 Pixel, Kąt widzenia 3D 70 x 51, (wartość znamionowa bez korekcji zniekształceń) °, DC, 24 V PNP/NPN, Konektor, waga 1137,5g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | podczerwień | |
| Rozdzielczość obrazu 3D [px] | 176 x 132 | |
| Kąt widzenia 3D [°] | 70 x 51; (wartość znamionowa bez korekcji zniekształceń) | |
| Częstotliwość wyzwalania 3D [Hz] | 25 | |
| Aplikacja | ||
| Aplikacja | Wymiarowanie obiektu; Monitorowanie kompletności; Monitorowanie poziomu; monitorowanie odległości; monitorowanie objętości; nawigacja chwytaka robota; depaletyzacja | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 20,4...28,8 DC; (EN 61131-2) | |
| Pobór prądu [mA] | 420; (maksymalna wartość skuteczna: < 1600 mA) | |
| Maks. obecne zużycie [mA] | 2400; (prąd szczytowy impuls.) | |
| Moc pobierana [W] | 10; (Wartość typowa) | |
| Klasa ochrony | III | |
| Rodzaj światła | podczerwień | |
| Czujnik obrazu | PMD 3D ToF-Chip | |
| Zintegrowane oświetlenie | tak; (podczerwień: 850 nm niewidzialne promieniowanie LED) | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść binarnych: 3; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wyzwalanie | 24 V PNP/NPN (IEC 61131-2 Typ 3) | |
| Liczba wejść binarnych | 2 | |
| Obwód wejść binarnych | 24 V PNP/NPN; (konfigurowalne; IEC 61131-2 Typ 3) | |
| Wyjścia | ||
| Łączna liczba wyjść | 3 | |
| Liczba wyjść binarnych | 3; (konfigurowalne) | |
| Funkcja wyjścia | 24 V PNP/NPN; (EN 61131-2) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Liczba wyjść analogowych | 1; (konfigurowalne) | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Analogowe wyjście napięciowe [V] | 0...10 | |
| Min. rezystancja obciążenia [Ω] | 10000 | |
| Dokładność wyjścia analogowego [%] | 1 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Rozdzielczość wyjścia analogowego | 12 bit | |
| Strefa działania | ||
| Gwarantowany zasięg działania [mm] | 300...8000 | |
| Uwaga dotycząca zasięgu działania | rozmiar obiektu: 200 x 200 mm współczynnik odbicia: 18 % |
|
| Rozdzielczość obrazu 3D [px] | 176 x 132 | |
| Kąt widzenia 3D [°] | 70 x 51; (wartość znamionowa bez korekcji zniekształceń) | |
| Częstotliwość wyzwalania 3D [Hz] | 25 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | < 30 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Poprzez komputer PC z oprogramowaniem ifmVisionAssistant | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet | |
| Interfejsy - Ethernet | ||
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10; 100 | |
| Protokół | TCP/IP; EtherNet/IP; PROFINET | |
| Ustawienia fabryczne | adres IP: 192.168.0.69 maska podsieci: 255.255.255.0 adres IP bramki: 192.168.0.201 |
|
| Interfejsy - Ethernet - EtherNet/IP | ||
| Typ użycia | Transmisja danych | |
| Interfejsy - Ethernet - PROFINET | ||
| Typ użycia | Transmisja danych | |
| Interfejsy - Ethernet - TCP/IP | ||
| Typ użycia | nastawa parametru; Transmisja danych | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...50 | |
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 65; IP 67; IP 69K | |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 8; (ze zmniejszoną dokładnością pomiaru i powtarzalnością: < 100) | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-4 | radiacja poprzez interferencje / środowiska przemysłowe | |
| DIN EN 61000-6-2 | odporność na zakłócenia / środowiska przemysłowe | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g / (11 ms) niepowtarzalne | |
| DIN EN 60068-2-27 | 40 g / (6 ms) powtarzalne | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 2 g / (10...150 Hz) | |
| DIN EN 60068-2-64 | 2,3 g RMS / (10...500 Hz) | |
| Bezpieczeństwo fotobiologiczne | grupa zwolniona; (DIN EN 62471) | |
| Bezpieczeństwo elektryczne | ||
| DIN EN 61010-2-201 | zasilanie elektryczne tylko za pośrednictwem obwodów PELV | |
| Dane mechaniczne | ||
| Waga [g] | 1137,5 | |
| Wymiary [mm] | 72 x 65 x 90 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); szybka przednia: PMMA; Wyświetlanie funkcji: PA | |
| Moment dokręcający [Nm] | < 0,8 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 2 x LED, kolor zielony Ethernet działanie | |
| Stan wyjścia | 2 x LED, kolor żółty OUT 1 OUT 2 | |
| Akcesoria | ||
| Dostarczane elementy | Nakładka ochronna | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Ethernet | ||
| Konektor: 1 x M12; kodowanie: D | ||
| Połączenie elektryczne - Przyłącze procesowe | ||
| Konektor: 1 x M12; kodowanie: A | ||
