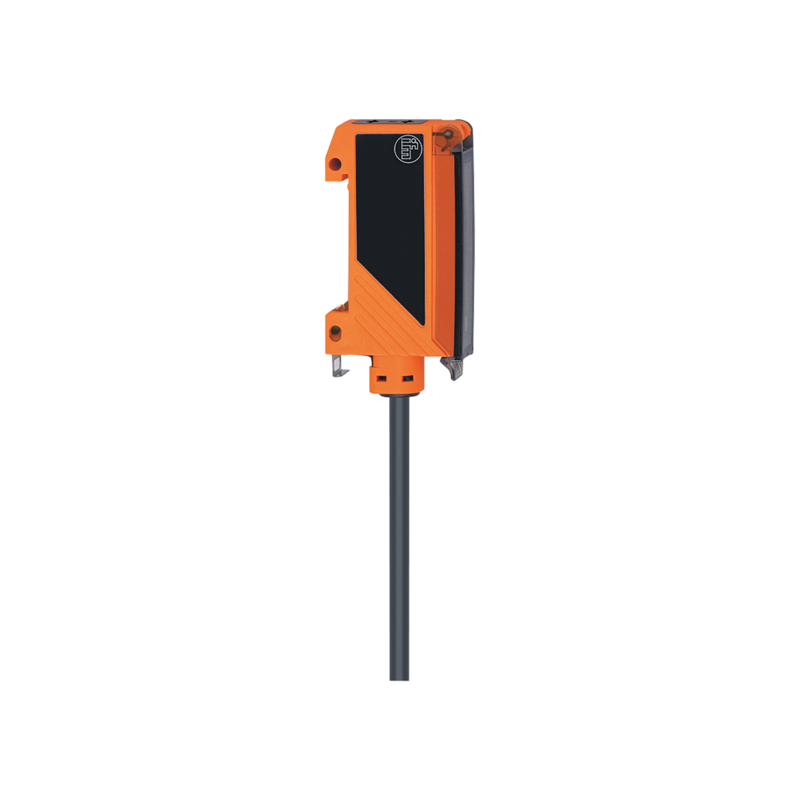

OBF509 - OBF-FAKG/T/0,1M/AS
Wzmaczniacz światłowowdowy firmy IFM, obudowa kostkowa 36 x 15 x 60 mm, PNP/NPN/ NO lub NC, zasilanie 10-30 VDC, przewód 0,1 z gniazdem M8
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwa regulacja czułości i wydłużania impulsów przyciskiem
- Wyświetlacz LED do kontroli operacji, stanu przełączenia i pracy
- Do stosowania jako czujnik odbicia rozproszonego lub czujnik jednokierunkowy
- Wysoka częstotliwość przełączania do szybkich procesów
- Obsługa tanimi światłowodami akrylowymi
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Obudowa | prostopadłościan | |
| Aplikacja | ||
| Konstrukcja | Wyjście diagnostyczne | |
| Wykonanie | Wzmacniacze światłowodowe do światłowodów akrylowych | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 630 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (Automatyczna detekcja obciążenia PNP/NPN) | |
| Funkcja wyjścia | tryb światło-włącz/ciemno-włącz; (programowalny) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Wyjście diagnostyczne | tak | |
| Maks. spadek napięcia wyjścia diagnostycznego [V] | 2,5 | |
| Maksymalny prąd obciążenia wyjścia diagnostycznego [mA] | 10 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 3000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Funkcja czasu [s] | 0,001...0,09 | |
| Strefa działania | ||
| Zasięg [m] | 0...1,8; (Bramka świetlna) | |
| Zasięg [mm] | 0...100; (Czujnik dyfuzyjny) | |
| Regulowany zasięg | tak | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 806 | |
| Dane mechaniczne | ||
| Waga [g] | 83 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 36 x 15 x 60 | |
| Materiał | PPE modyfikowany | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| działanie | 1 x LED, kolor zielony | |
| Strefa niepewna | 1 x LED, kolor czerwony | |
| Wzmocnienie | 4 x LED, kolor zielony | |
| Uwagi | ||
| Uwagi | tryb światło-włącz odpowiada funkcji wyjściowej NC dla układu nadajnik-odbiornik odpowiada funkcji wyjścia NO dla czujnika dyfuzyjnego tryb ciemno-włącz odpowiada funkcji wyjścia NO dla układu nadajnik-odbiornik odpowiada funkcji wyjściowej NC dla czujnika dyfuzyjnego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 0,1 m, PVC; 4 x 0,34 mm2 | |
| Podłączenie | Konektor: 1 x M8; kodowanie: A | |
