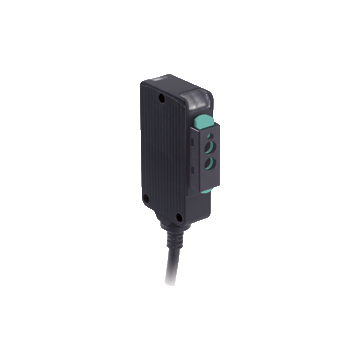

MLV41-LL-RT-IO/115/136 - 249790
Wzmacniacz do światłowodów firmy Pepperl+Fuchs, zakres czarny (6%): do 36 mm - biały Kodak, współczynnik odbicia 90% do 120 mm - z kablem światłowodowym LLR 04-1.6-0.5-WC3, 2 wyjścia uniwersalne Push-Pull, przewód 2 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Fiber optic sensor MLV41-LL-RT-IO/115/136
- Wytrzymały czujnik światłowodowy zapewniający niezawodne działanie w każdych warunkach
- Regulowana ciągła czułość
- Łatwa instalacja światłowodowa z szybko działającym zamkiem mocującym
- Aluminiowa obudowa z wysokiej jakości powłoką Delta Seal
- IO-Link interface for service and process data
| Opis produktu |
|---|
| Wytrzymały czujnik światłowodowy do światłowodów szklanych, interfejs IO-Link, czerwone światło, wyjście push-pull, stały kabel |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres czujnika | czarny (6%): do 36 mm biały Kodak, współczynnik odbicia 90% do 120 mm z kablem światłowodowym LLR 04-1.6-0.5-WC3 |
|
| Zakres regulacji | 0 ... 120 mm w kolorze białym Kodak, współczynnik odbicia 90% | |
| Cel referencyjny | 100 mm x 100 mm w kolorze białym Kodak, współczynnik odbicia 90% | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 770 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik spadku napięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz), komunikacja łącza IO: zielona dioda gaśnie na krótko (1 Hz) | |
| Wskaźnik funkcji | LED yellow, lights up with receiver lit ; flashes when falling short of the operating reserve | |
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 40 mA | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Tryb | COM2 (38.4 kBit/s) | |
| Wyjście | ||
| Rodzaj przełączania | jasne / ciemne na stronie | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 50 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 izolacja funkcjonalna wg. zgodnie z DIN EN 50178 | |
| Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 31 mm | |
| Wysokość obudowy | 56,5 mm | |
| Głębokość obudowy | 13.6 mm | |
| Adapter światłowodowy | 4 | |
| Stopień ochrony | IP67 | |
| Podłączenie | Stały kabel 2 m, 5 pinów | |
| Materiał | ||
| Obudowa | Aluminium powlekane Delta-Seal | |
| Twarz optyczna | Połączenie światłowodowe | |
| Masa | 50g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270905 |
| ECLASS 12.0 | 27270905 |
| ECLASS 11.0 | 27270905 |
| ECLASS 10.0.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 5.1 | 27270905 |
| ETIM 9.0 | EC002651 |
| ETIM 8.0 | EC002651 |
| ETIM 7.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 5.0 | EC002651 |
| UNSPSC 12.1 | 39121528 |
