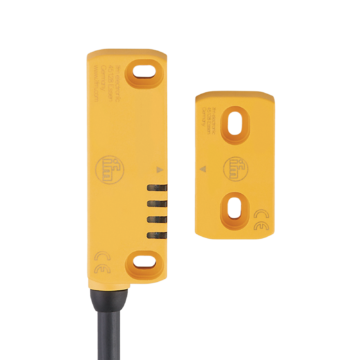

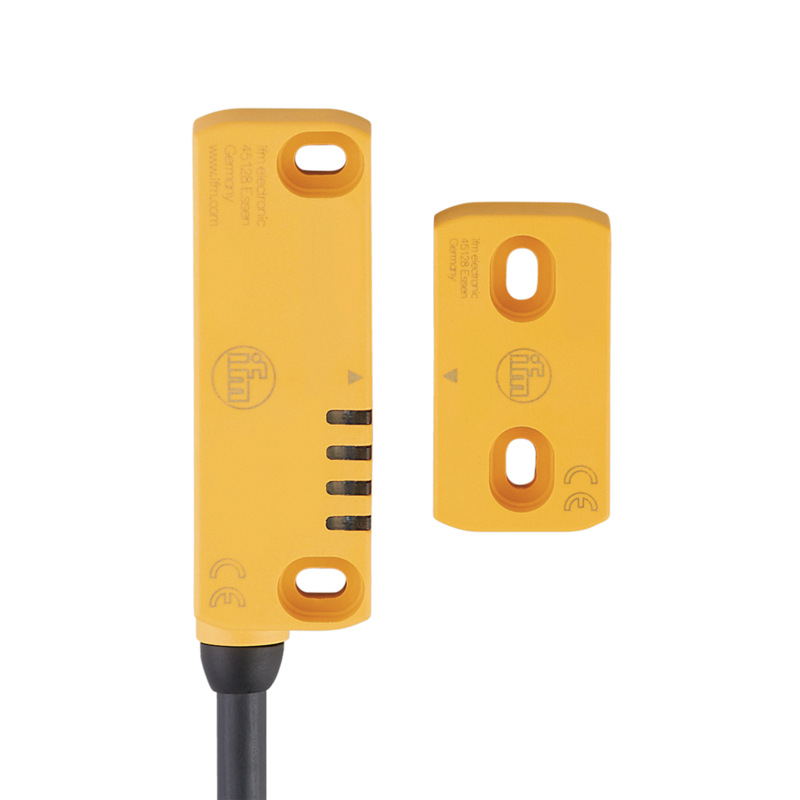

MN703S - MN35010-BPKG/CD/-H
Czujnik bezpieczeństwa z kodowaniem RFID firmy IFM, wyjścia 2 x OSSD, 1 x PNP, max. odległość czujnika od elemetu RFID = 12mm, podłączenie elektryczne przewód 2 m, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x OSSD, 1 x PNP | |
| Strefa działania [mm] | 12; (Ze zdefiniowanym elementem wyzwalającym) | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 72 x 18 x 25 | |
| Aplikacja | ||
| Wykonanie | target zakodowany | |
| Typ działania | działanie ciągłe | |
| Dopuszczenia radiowe | USA; Kanada; Australia; EU/RED; Chiny; Singapur | |
| Notatka n/t dopuszczenia radiowego | Lista krajów stosujących dyrektywę radiową European Radio Equipment Directive 2014/53/EU (RED) jest dostępna w dziale „Materiały do pobrania”. | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 20,4...26,4 DC | |
| Napięcie znamionowe izolacji [V] | 32 | |
| Prąd roboczy [mA] | 40...700 | |
| Prąd bez obciążenia [mA] | 30 | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 1500 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x OSSD, 1 x PNP | |
| Maks. prąd upływu [mA] | 0,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 50 | |
| Częstotliwość przełączania DC [Hz] | 1 | |
| Dane wyjściowe | interfejs typu C klasy 2 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Maks. obciążenie pojemnościowe CL_max [nF] | 200 | |
| Strefa działania | ||
| Strefa działania [mm] | 12; (Ze zdefiniowanym elementem wyzwalającym) | |
| Odległość bezpiecznego wyłączenia s(ar) [mm] | 16 | |
| Dokładność / odchylenie | ||
| Histereza [%] | 20 | |
| Powtarzalność wyjścia analogowego [%] | ≤ 10; (% Sn) | |
| Czasy reakcji | ||
| Odpowiedź na żądanie bezpieczeństwa [ms] | 160 | |
| Czas reakcji podczas zbliżania do strefy dozwolonej [ms] | 600 | |
| Czas ryzyka (czas reakcji na błędy związane z bezpieczeństwem) [ms] | 10 | |
| Warunki pracy | ||
| Zastosowanie | Klasa C zgodnie z EN 60654-1 zastosowania odporne na pogodę | |
| Temperatura otoczenia [°C] | -25...70 | |
| Uwaga dot. temperatury otoczenia | żywotność ≤ 87600 h | |
| Temperatura otoczenia [°C] | 10...40 | |
| Uwaga dot. temperatury otoczenia | żywotność ≤ 175200 h | |
| Maks. wilgotność względna powietrza [%] | krótkotrwale: 5...95 %; ciągle: 5...70 % | |
| Ciśnienie powietrza [kPa] | 80...106 | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Promieniowanie jonizujące | niedopuszczalny | |
| Mgła solna | nie | |
| Ochrona | IP 67; IP 69K; (chronione ukłożnie kabli) | |
| Testy / dopuszczenia | ||
| EMC | ||
| IEC 60947-5-3 | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 | 30 g (11 ms) | |
| Odporność na wibracje | ||
| IEC 60068-2-6 | 10 g (10...55 Hz) | |
| Klasyfikacja bezpieczeństwa | ||
| Spełnia wymogi | ISO 13849-1: 2015 kategoria 4, PL e IEC 62061 SIL 3 |
|
| Żywotność TM (Mission Time) [h] | ≤ 175200 | |
| Żywotność TM (dodatkowe informacje) | 20 lat | |
| PFH [1/h] | 1,5E-09 | |
| Dane mechaniczne | ||
| Waga [g] | 334,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 72 x 18 x 25 | |
| Materiał | PA | |
| Moment dokręcający [Nm] | 0,8...2 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 1 x LED, (ACT) | |
| Wejście | 1 x LED, (IN) | |
| Wyjście | 1 x LED, (OUT) | |
| działanie | 1 x LED, (PWR) | |
| Akcesoria | ||
| Dostarczane elementy | target zakodowany podkładki: 4 zaślepki: 8 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PVC; 6 x 0,5 mm2 | |
