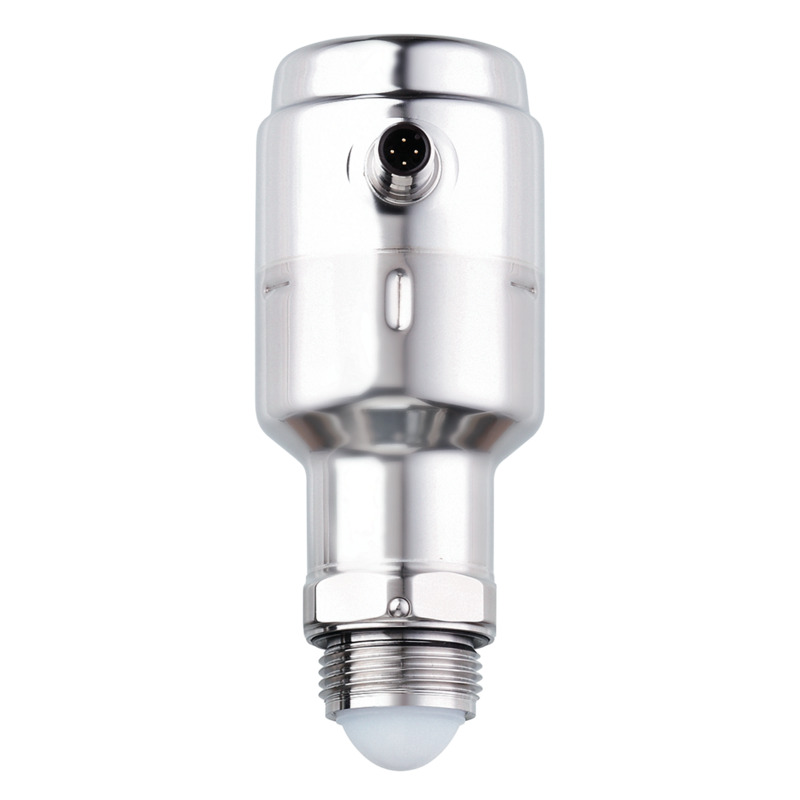

LW2120
Czujnik ciągłego pomiaru poziomu (bezkontaktowy, radarowy), waga 723,8g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- częstotliwośc 80 GHz umożliwia pomiar poziomu z milimetrową dokładnością do 10 metrów
- Zasada pomieru bezkontaktowego: brak błędów powodowanych przez osady i zużycie
- Pomiar bezpośredni lub przez niemetaliczne ściany
- Prosty montaż i praca bezobsługowa
- Zdalna parametryzacja czujnika i monitoring poziomu przez podłączenie do systemu IT
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | G 1 Aseptoflex Vario | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Stała dielektryczna medium | ? 2 | |
| Zalecane medium | woda; roztwory wodne | |
| Temperatura procesu [°C] | -40...150; (zobacz schemat i notatkę w uwagach) | |
| Maksymalna prędkość zmiany poziomu [mm/s] | 200 | |
| Wytrzymałość na ciśnienie [bar] | 8 | |
| Uwaga dot. przeciążalności | 0 bar przy temperaturze medium < - 20 C | |
| Odporność na podciśnienie [mbar] | -1000 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 8 | |
| Dopuszczenia radiowe | EU/RED; Vereinigtes Königreich; Korea Południowa; USA; Kanada; Australia; Nowa Zelandia | |
| Notatka n/t dopuszczenia radiowego | Lista krajów stosujących dyrektywę radiową European Radio Equipment Directive 2014/53/EU (RED) jest dostępna w dziale „Materiały do pobrania”. | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 80 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 15 | |
| Zasada pomiaru | FMCW (technologia 80 GHz); zakres częstotliwości 77 - 81 Hz | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 1; (2 parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 50 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20, odwracalny; (skalowany) | |
| Maks. obciążenie [Ω] | 43,5 * (Ub – 18) + 600 Ω | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | 10; (zobacz schemat:) | |
| Częstotliwość próbkowania [Hz] | > 3 | |
| Dokładność / odchylenie | ||
| Dokładność | ± 2 mm | |
| Rozdzielczość [mm] | 1 | |
| Sygnał zerowy (prąd) [mA] | 3,8 | |
| Pełny sygnał (bieżący) [mA] | 20,5 | |
| Dryft temperaturowy na 10K | ± 1 mm | |
| Czasy reakcji | ||
| Czas odpowiedzi [ms] | 330 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 6 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 0x00064B | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...80 | |
| Uwaga dot. temperatury otoczenia | zobacz schemat: | |
| Temperatura składowania [°C] | -40...90 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61326-1 | grupa 1: Klasa A (IO-Link aktywny); B (IO-Link nieaktywny z wyjściami analogowymi i przełączającymi) | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) / 20 g (6 ms) | |
| Odporność na wibracje | ||
| IEC 61298-3 | 2 g (10...1000 Hz) | |
| MTTF [lata] | 330 | |
| Dane mechaniczne | ||
| Waga [g] | 723,8 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PA; FKM; FVMQ | |
| Materiały części w kontakcie z medium | PTFE; EPDM; FVMQ przy zastosowaniu bez adaptera Aseptoflex Vario | |
| Przyłącze procesowe | G 1 Aseptoflex Vario | |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | < 0,76 | |
| Uwagi | ||
| Uwagi | Do pierwszego uruchomienia niezbędny jest master IO-Link wraz z oprogramowaniem do parametryzacji (np. moneo lub LR DEVICE).; Dla wysokich temperatur procesu: temperatura w przyłączu procesowym jest decydująca. Rzeczywista temperatura medium może być wyższa.; stosowanie zgodne z wymaganiami FDA tylko łącznie z adapterem do zastosowań higienicznych | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
