LDL210

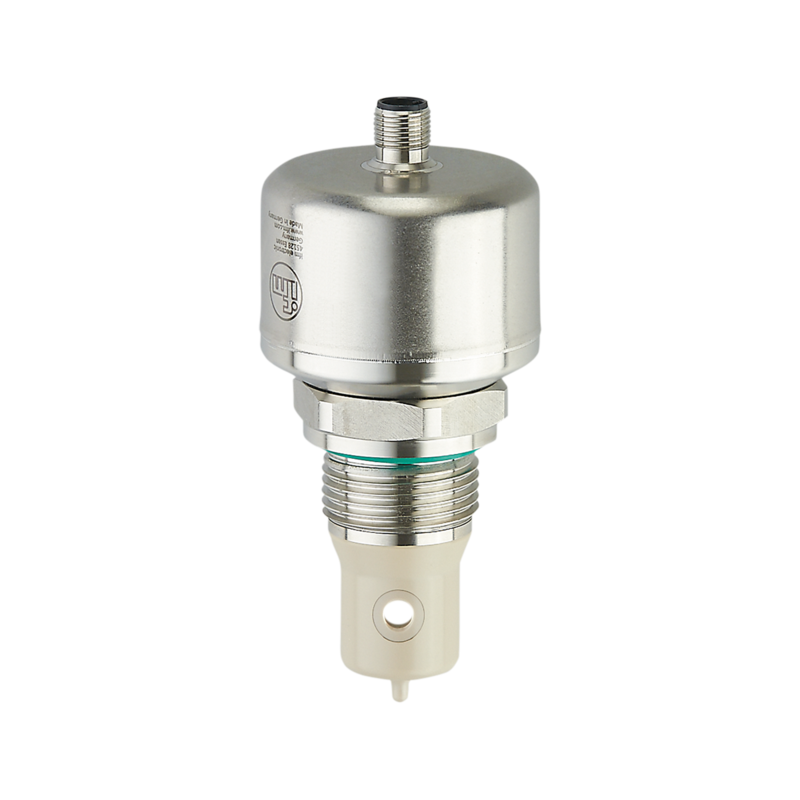

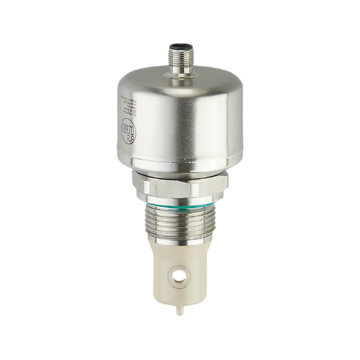

Czujnik indukcyjny firmy IFM, metoda indukcyjna, przyłącze procesowe połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający, zakres pomiarowy 100...1000000, wyjście 4...20 mA + IO-Link, materiał części mokrych PEEK
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Zmniejszenie niedokładności związane z procesem czyszczenia opartym na czasie procesu
- Poprawa wydajności procesu dzięki elastycznym punktom pomiarowym
- Kompaktowa, wysokiej jakości konstrukcja czujnika zapobiega awariom i nieplanowanym przestojom
- Uproszczenie procesu instalacji i uruchomienia
- Bezstratna transmisja sygnału wartości pomiarowych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | Ciecze przewodzące | |
| Uwaga na temat mediów | woda mleko płyny CIP |
|
| Nie stosować do | Patrz instrukcja obsługi, rozdział "Funkcje i własności". | |
| Temperatura medium [°C] | -25...100; (< 1 h: 150) | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 100 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 2 | |
| Zasada pomiaru | induktiv | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy; IO-Link | |
| Funkcja wyjścia | wyjście analogowe; skalowany; wybierany przewodność / temperatura | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zakres pomiaru / nastaw - Pomiar przewodności | ||
| Zakres pomiarowy [µS/cm] | 100...1000000 | |
| Zakres pomiaru / nastaw - Pomiar temperatury | ||
| Zakres pomiarowy [°C] | -25...150 | |
| Dokładność / odchylenie - Pomiar przewodności | ||
| Dokładność (w zakresie pomiarowym) | 2 % MW ± 25 µS/cm | |
| Rozdzielczość [µS/cm] | ||
| 1 | (0...10000) | |
| 10 | (10000…100000) | |
| 100 | (100000…1000000) | |
| Dryft [%/K] | 0,1 %/K MW ± 25 µS/cm | |
| Powtarzalność | 1 % MW ± 25 µS/cm | |
| Stabilność długotrwała | 0,5 % MW ± 25 µS/cm | |
| Dokładność / odchylenie - Pomiar temperatury | ||
| Dokładność [K] | 20...50 °C: < ± 0,2 K; -25...150 °C: < ± 1,5 K | |
| Powtarzalność [K] | 0,2 | |
| Rozdzielczość [K] | 0,1 | |
| Czasy reakcji - Pomiar przewodności | ||
| Czas reakcji [s] | < 2; (T09; Tłumienie = 0) | |
| Czasy reakcji - Pomiar temperatury | ||
| Czas reakcji [s] | < 40; (T09) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Measuring Sensor, Identification and Diagnosis | |
| SIO tryb | nie | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Min.czas cyklu procesu [ms] | 5,6 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 922 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...60 | |
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 68; IP 69K; (7 dzień / 3 m wody / 0,3 bar: IP 68) | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | w zamkniętym zbiorniku metalowym | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| Dopuszczenie UL | ||
| Numer UL | E364788 | |
| Dane mechaniczne | ||
| Waga [g] | 736,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PEEK; PEI; FKM | |
| Materiały części w kontakcie z medium | PEEK | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający | |
| Uwagi | ||
| Uwagi | Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1. Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym. MW = Wielkość mierzona |
|
| Uwagi | technika cyfrowa łączy się z analogową: integracja nowoczesnych czujników IO-Link w sposób analogowy - EIO104 pozwala na stworzenie dwóch sygnałów analogowych z inteligentnych czujników IO-Link wykrywających kilka wartości procesowych. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12 (EN 61067-2-101); kodowanie: A; Styki: pozłacane | |
