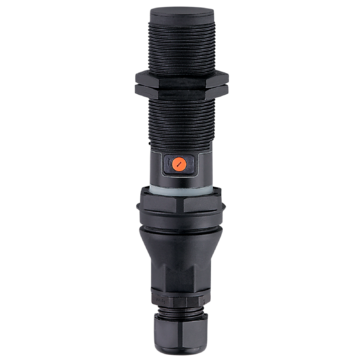

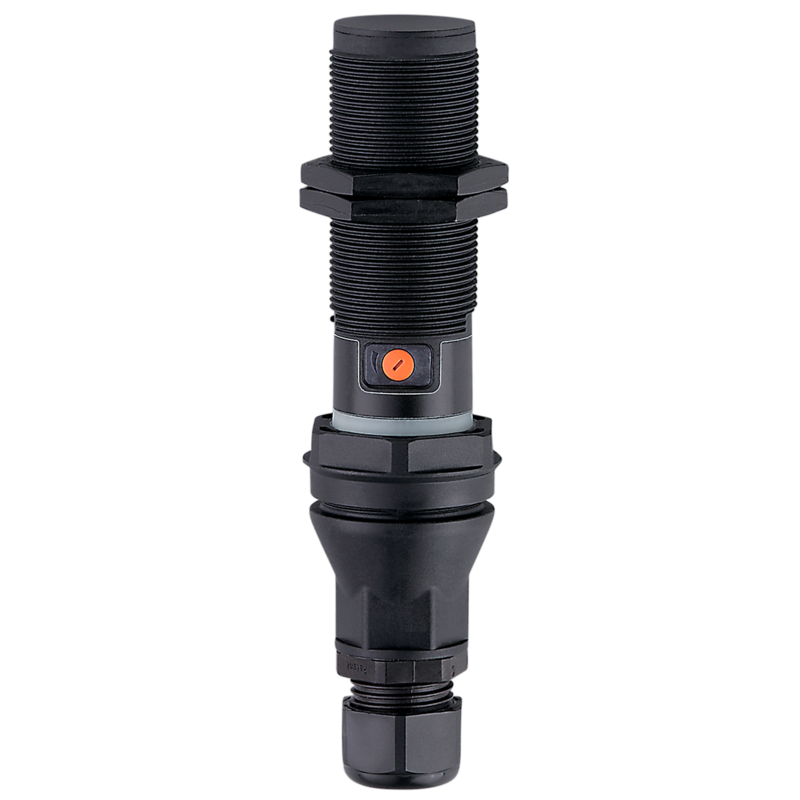

KI530A - KIE4150NCPKG/IO/3D
Czujnik pojemnościowy, M30 x 1,5 / L = 150 mm, Strefa działania 3...26 mm , montaż niezabudowany , komplementarny, DC, PNP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Łatwa, potencjometryczna regulacja zasięgu wykrywania
- Wyraźnie widoczne wskazanie stanu przełączenia
- Bezpośrednie połączenie do układu sterowania instalacji bez wzmacniacza przekaźnikowego
- Dodatkowa funkcja wyjściowa NO/NC
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | komplementarny | |
| Strefa działania [mm] | 3...26 | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 150 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Napięcie znamionowe izolacji [V] | 60 | |
| Pobór prądu [mA] | <, 22 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 300 | |
| Zasada pomiaru | pojemnościowy | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | komplementarny | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Maks. prąd upływu [mA] | 0,1 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 200 | |
| Częstotliwość przełączania DC [Hz] | 10 | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 3...26 | |
| Regulowany zasięg działania | tak | |
| Realny zasięg działania Sr [mm] | 15 ± 10 % | |
| Dokładność / odchylenie | ||
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -20...20 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable, Device Identification | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 20 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji, licznik godzin pracy, PNP / NPN (parametrierbar), nastawa punktu przełączenia, Histereza | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Ochrona | IP 65, IP 67 | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3D Ex tc IIIC T90°C Dc X | |
| EMC | ||
| EN 61000-4-2 ESD | kV / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m (80...2000 MHz) | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V 0,15...80 MHz | |
| EN 55011 | klasa B | |
| IEC 60255-5 | 1 kV przewód do przewodu, Ri: 500 Ohm | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 10...55 Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 30 g 6 udarów / 11 ms pół sinusa (x, y, z) | |
| MTTF [lata] | 623 | |
| Dane mechaniczne | ||
| Waga [g] | 146,4 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | , montaż niezabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 150 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | obudowa: PA, potencjometr: LCP, PBT | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski: 0,34...1,5 mm2, Osłona przewodu: Ø, 5...9 mm, Dławik kablowy: M20 X 1,5 | |
