KG0016 - KG-2120NFBOAP2T/LS100

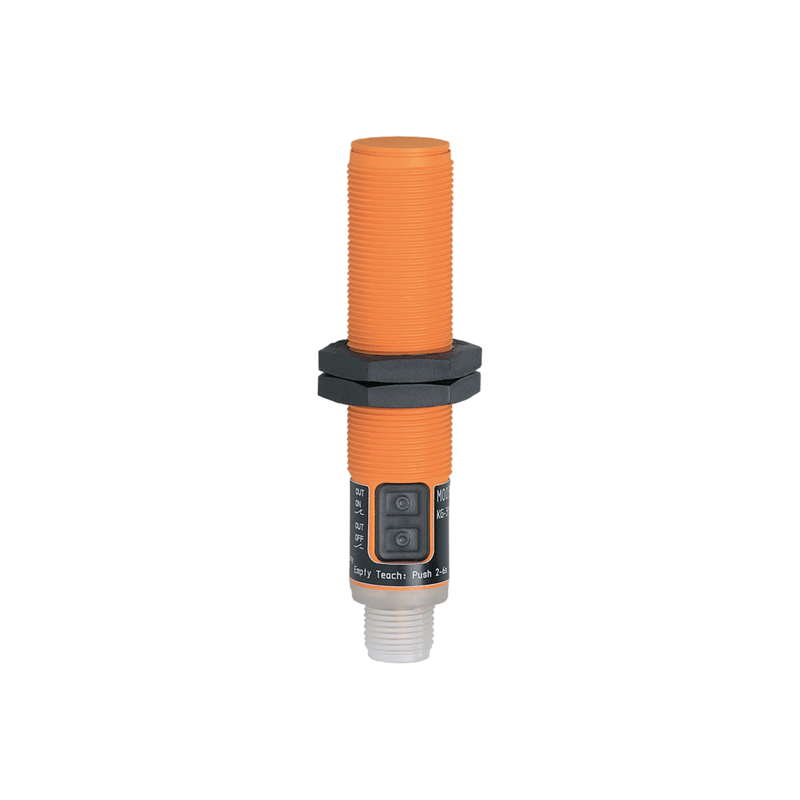

Czujnik pojemnościowy firmy IFM, obudowa cylindryczna M18 x 1, 20 mm montaż niezabudowany, zasilanie 20-250 V AC/DCNO / NC (wybieralne), podłączenie elektryczne konektor 1/2", L = 87 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Łatwa, potencjometryczna regulacja zasięgu wykrywania
- Ze stopniem zespolonego wyjścia AC/DC
- Programowalna funkcja wyjściowa NO/NC
- Technologia dwuprzewodowa
- Wyraźnie widoczne wskazanie stanu przełączenia
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Strefa działania [mm] | 4...24; (przyciski do programowania) | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 87 | |
| Aplikacja | ||
| Montaż | wykrywanie przez niemetalową ścianę zbiornika lub na rurkach typu bypass | |
| Media | suchy materiał sypki; ciecze | |
| Zalecane medium | media o stałej dielektrycznej < 20; oleje | |
| Dane elektryczne | ||
| Częstotliwość AC [Hz] | 47...63 | |
| Napięcie zasilania [V] | 30...250 AC / 20...250 DC | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 8 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 10 | |
| Maks. prąd upływu [mA] | 2,5 (250 V AC) / 1,7 (110 V AC) / 1,5 (24 V DC) | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 100; (150 (...40 °C)) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100; (150 (...40 °C)) | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 1000; (20 ms / 0,5 Hz) | |
| Częstotliwość przełączania AC [Hz] | 10 | |
| Częstotliwość przełączania DC [Hz] | 10 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Strefa działania | ||
| Strefa działania [mm] | 4...24; (przyciski do programowania) | |
| Regulowany zasięg działania | tak | |
| Ustawienia fabryczne zasięgu działania [mm] | 12 | |
| Realny zasięg działania Sr [mm] | 12 ± 10 % | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | szkło: 0,4 / woda: 1 / ceramika: 0,2 / PVC: 0,1 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -20...20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Uwaga dot. temperatury otoczenia | temperatura części aktywnej czujnika: -25...110 °C | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 321 | |
| Dane mechaniczne | ||
| Waga [g] | 60 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M18 x 1 / L = 87 | |
| Opis gwintu | M18 x 1 | |
| Materiał | obudowa: PBT; Przycisk: TPE-U; okno LED: PC | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x pierścień LED, kolor żółty osłona przeświecająca | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 2 A; szybki | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Uwaga: Sprawdź działanie funkcji bezpieczeństwa po wystąpieniu zwarcia. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x 1/2"; kodowanie: C | ||
