GL3-P/153 - 802745

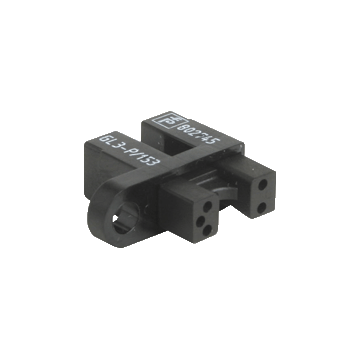

Czujnik optyczny szczelinowy firmy Pepperl+Fuchs, szerokość szczeliny 3.15 mm, IRED, 940 nm, zasilanie 5 ... 30 V DC, przewód 0,6 m, 1 wyjście NPN, IP30
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Photoelectric slot sensor GL3-P/153
- Miniaturowa konstrukcja
- Zoptymalizowany do wykrywania małych części
- Wysoka częstotliwość przełączania
| Opis produktu |
|---|
| Miniaturowy fotoelektryczny czujnik szczelinowy do wykrywania małych części, obudowa w kształcie litery P, szerokość szczeliny 3,15 mm, światło podczerwone, wyjścia NPN, stały kabel |
| Ogólne specyfikacje | ||
|---|---|---|
| Źródło światła | IRED, 940 nm | |
| Rodzaj światła | Podczerwień | |
| Szerokość szczeliny | 3.15 mm | |
| Głębokość szczeliny | 3.15 mm | |
| Limit światła otoczenia | 1000 Lux | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 5 ... 30 V DC | |
| Sinusoida | 10% | |
| Nadajnik | ||
| Light type | Światło podczerwone 940 nm | |
| Forward voltage | < 1.6 V, | |
| Peak forward voltage | 30 V. | |
| Forward current | 50 mA | |
| Pulse current | 0.041666666666667 | |
| Reverse voltage | 5 V. | |
| Reverse current | ≤ 10 µA | |
| Straty mocy | 75 mW | |
| Odbiornik | ||
| Rodzaj wyjścia | NPN | |
| C-E breakdown voltage | 30 V. | |
| E-C breakdown voltage | 5 V. | |
| Collector dark current | < 1 µA | |
| Collector DC current | 20 mA | |
| Straty mocy | 75 mW | |
| Wyjście | ||
| Wyjście sygnału | 1 NPN, foto tranzystor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | 20 mA | |
| Czas odpowiedzi | 25 µs | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 85 ° C (-4 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Core cross section | 4 x 0.08 mm2 | |
| Szerokość obudowy | 6.35 mm | |
| Wysokość obudowy | 18.4 mm | |
| Głębokość obudowy | 15.9 mm | |
| Stopień ochrony | IP30 | |
| Podłączenie | 610 mm, kabel PVC, Indywidualne kolorowe przewody |
|
| Materiał | ||
| Obudowa | PC | |
| Masa | 7 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270909 |
| ECLASS 12.0 | 27270909 |
| ECLASS 11.0 | 27270909 |
| ECLASS 10.0.1 | 27270909 |
| ECLASS 9.0 | 27270909 |
| ECLASS 8.0 | 27270909 |
| ECLASS 5.1 | 27270909 |
| ETIM 9.0 | EC002720 |
| ETIM 8.0 | EC002720 |
| ETIM 7.0 | EC002720 |
| ETIM 6.0 | EC002720 |
| ETIM 5.0 | EC002721 |
| UNSPSC 12.1 | 39121528 |
