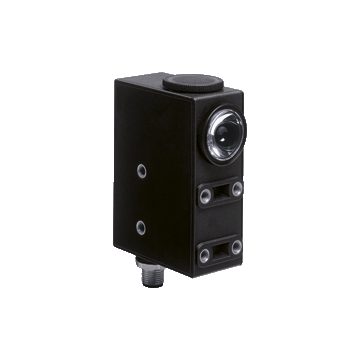

DK21-9,5/9S50/110/124 - 418098
Czujnik kontrastu, zasięg 9,5 mm, światło RGB, włączanie jasny/ciemny, zewnętrzne Teach-in, wyjście push-pull, wtyczka M12, układ optyczny wymienny co 90°, czas reakcji 30 µs, odpowiedni do wyjątkowo szybkich procesów skanowania
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Print mark contrast sensor DK21-9,5/9S50/110/124
- Czujnik trybu dyfuzyjnego do rejestrowania dowolnego znaku wydruku
- Dynamiczne TEACH-IN: automatyczne dostosowanie progu przełączania jednym naciśnięciem przycisku
- Układ optyczny wymienny o 90 °
- Czas odpowiedzi 30 µs, odpowiedni do wyjątkowo szybkich procesów skanowania
- 3 kolory emitera: zielony, czerwony i niebieski
- Funkcja czasu
| Opis produktu |
|---|
| Czujnik kontrastu, zasięg wykrywania 9,5 mm, światło RGB z prostokątną plamką świetlną, zewnętrzne uczenie, funkcja timera, wyjście push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres czujnika | 9,5 mm ± 3 mm | |
| Źródło światła | LED | |
| Rodzaj światła | Widoczne zielony / czerwony / niebieski, światło modulowane | |
| Reprezentacja plamki świetlnej | prostokątny 1 mm x 4 mm | |
| Odchylenie kątowe | max. ± 3 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 7000 Lux | |
| Przycisk uczenia | Dynamiczne nauczanie | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 650 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | LED żółty; operacja przełączania: świeci się, gdy zostanie wykryty znak drukowania Wyświetlanie alarmu: miga szybko, jeśli nie jest możliwe bezpieczne działanie |
|
| Elementy sterujące | Klucz Teach-In | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 60 mA | |
| Wejście | ||
| Wejście funkcji | Wejście Teach-In | |
| Wyjście | ||
| Wyjście sygnału | Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | PNP: ? (+ U B -2,5 V), NPN: ≤ 1,5 V | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 16,5 kHz | |
| Czas odpowiedzi | 30 µs | |
| Funkcja timera | zbocze narastające, stabilne mono | |
| Długość impulsu | 50 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 33 mm | |
| Wysokość obudowy | 85,6 mm | |
| Głębokość obudowy | 60,8 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Twarz optyczna | szkło | |
| Masa | 200 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270906 |
| ECLASS 12.0 | 27270906 |
| ECLASS 11.0 | 27270906 |
| ECLASS 10.0.1 | 27270906 |
| ECLASS 9.0 | 27270906 |
| ECLASS 8.0 | 27270906 |
| ECLASS 5.1 | 27270906 |
| ETIM 9.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 5.0 | EC001820 |
| UNSPSC 12.1 | 39121528 |
