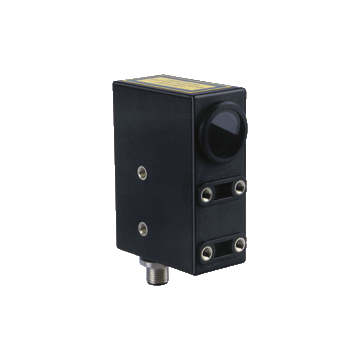

DK10-LAS-54/76/110/124 - 418068
Czujnik kontrastu, zasięg 10 m, czerwone światło lasera, klasa lasera 2, włączenie jasny/ciemny, regulator czułości, wyjście NPN, wyjście PNP, wtyczka M12, , klasa lasera 2, czas reakcji 30 µs, do szybkich procesów
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Print mark contrast sensor DK10-LAS-54/76/110/124
- Współosiowy układ optyczny - brak użytecznego obszaru
- Laser klasy 2, okulary ochronne
- Regulowana czułość
- Czas odpowiedzi 30 µs, odpowiedni do wyjątkowo szybkich procesów skanowania
- Zasięg działania do 10 m
- Laserowo-refleksyjny czujnik
| Opis produktu |
|---|
| Czujnik kontrastu, zasięg detekcji 10 m, czerwone światło laserowe, laser klasy 2, włączanie / wyłączanie światła, regulacja czułości, wyjście push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 10 m | |
| Odległość odbłyśnika | 0 ... 10 m | |
| Zakres wykrywania progu | 12 m | |
| Cel referencyjny | odbłyśnik C110-2 | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 2 | |
| Długość fali | 650 nm | |
| Rozbieżność wiązki | < 1,5 mrad | |
| Długość impulsu | 1,5 µs | |
| Częstotliwość powtarzania | 108,7 kHz | |
| max. pulse energy | 2,1 nJ | |
| Reprezentacja plamki świetlnej | około 10 mm przy odległości 10 m | |
| Limit światła otoczenia | ||
| Światło ciągłe | 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 550 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 60 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: świeci, gdy odbiornik jest podświetlony (świeci się), świeci, jeśli odbiornik nie świeci (ciemno świeci) | |
| Elementy sterujące | Przełącznik włączania / wyłączania oświetlenia, regulator czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 55 mA | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera za pomocą + Ub | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | PNP: U B - 2,5 V / NPN: U reszta 1,5 V | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 16,5 kHz | |
| Czas odpowiedzi | 30 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | IEC 60825-1: 2007 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus Wymienione źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 50 ° C (14 ... 122 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 33 mm | |
| Wysokość obudowy | 85,6 mm | |
| Głębokość obudowy | 60,8 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Twarz optyczna | szkło | |
| Masa | 200 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270906 |
| ECLASS 12.0 | 27270906 |
| ECLASS 11.0 | 27270906 |
| ECLASS 10.0.1 | 27270906 |
| ECLASS 9.0 | 27270906 |
| ECLASS 8.0 | 27270906 |
| ECLASS 5.1 | 27270906 |
| ETIM 9.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 5.0 | EC001820 |
| UNSPSC 12.1 | 39121528 |
