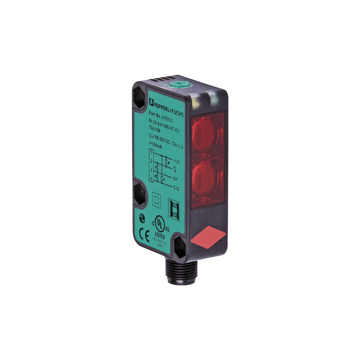

RL31-8-H-800-RT/73C/136 - 245693

Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 100 ... 800 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, ciemno-włącz, 200 Hz, -30 ... 55 ° C, IP67

RL31-8-H-800-RT/73C/136 - 245693

Dodaj do porównania Usuń z porównania

475,15 zł

584,43 zł z podatkiem VAT

Dostępny na magazynie (5 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła RL31-8-H-800-RT/73c/136

  • Seria zoptymalizowanych pod kątem kosztów do standardowych zadań
  • Duża konstrukcja z małą obudową
  • Wskaźniki LED o wysokiej widoczności
  • Niska wrażliwość na kolor docelowy
  • Dioda LED nadajnika PowerBeam


Opis produktu
Czujnik triangulacyjny z tłumieniem tła do standardowych zastosowań, duża obudowa, regulowany zasięg wykrywania 800 mm, światło czerwone, ciemne, wyjście push-pull, wtyczka M12
Ogólne specyfikacje
Zasięg wykrywania 50 ... 800 mm
Minimalny zakres wykrywania 50 ... 100 mm
Maksymalny zasięg wykrywania 50 ... 800 mm
Zakres regulacji 100 ... 800 mm
Cel referencyjny standardowy biały, 100 mm x 100 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Różnica czarno-biała (6% / 90%) < 5 %
Średnica plamki świetlnej około 25 mm przy odległości 800 mm
Kąt rozbieżności około 2 °
Limit światła otoczenia 20000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 580 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz)
Wskaźnik funkcji LED żółty; ON: obiekt w zasięgu wykrywania; WYŁ: obiekt poza zasięgiem wykrywania
Elementy sterujące Regulator zasięgu wykrywania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, klasa 2
Marszczyć max. 10%
Prąd zasilania bez obciążenia max. 25 mA przy napięciu zasilania 24 V.
Wyjście
Rodzaj przełączania ciemno włączone
Wyjście sygnału 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 2 V DC
Częstotliwość przełączania 200 Hz
Czas odpowiedzi 2,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Zgodność EAC TR CU 020/2011
Klasa ochrony II, znamionowe napięcie izolacji ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Izolacja podstawy obwodu wyjściowego obwodu wejściowego zgodnie z EN 50178, znamionowe napięcie izolacji 240 V AC
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -30 ... 55 ° C (-22 ... 131 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 18 mm
Wysokość obudowy 62 mm
Głębokość obudowy 35 mm
Stopień ochrony IP67
Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa Poliwęglan
Osłona optyki PMMA
Masa 25 g
