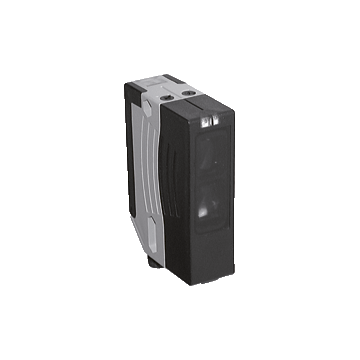

RL28-8-H-2000-IR-Z/49/112 - 421200
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 20 ... 2000 mm, światło podczerwone, zasilanie 10 ... 30 V DC, konektor M12-5 pin, 1 wyjście NPN + 1 wyjście PNP, jasno / ciemno-włącz, 250 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła RL28-8-H-2000-IR-Z/49/112
- Ultra jasne diody LED do włączania i przełączania
- Minimalna różnica czerni i bieli dzięki diodzie LED transmisji w podczerwieni
- Programowalna funkcja czasowa GAN, GAB, IAB i GAN-IAB jako funkcja podwójna
- Niewrażliwy na światło otoczenia, nawet w przypadku lamp energooszczędnych
- Wodoodporny, stopień ochrony IP67
- Klasa ochrony II
| Opis produktu | ||
|---|---|---|
| Czujnik optyczny odbiciowy z eliminacja wpływu koloru tła | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 2000 mm | |
| Minimalny zakres wykrywania | 20 ... 200 mm | |
| Maksymalny zasięg wykrywania | 20 ... 2000 mm | |
| Eliminacja wpływu tła | max. + 10% górnej granicy zakresu wykrywania | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone, 880 nm | |
| Różnica czarno-biała (6% / 90%) | < 40 % | |
| Średnica plamki świetlnej | około 70 mm przy odległości 2000 mm | |
| Kąt rozbieżności | transmitter 2°<br>nadajnik 2° | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 720 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 diody LED żółte <br> WŁĄCZONE: obiekt w zasięgu skanowania <br> WYŁĄCZONE: obiekt poza zasięgiem skanowania | |
| Elementy sterujące | Regulator zasięgu wykrywania, Przełącznik jasnego / ciemnego przełącznika | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | ? 40 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone, przełączalne (do wyboru, przełączanie jasno / ciemne jest aktywowane tylko wtedy, gdy odbiornik ma wybrane „ciemne”). | |
| Wyjście sygnału | 1 NPN, 1 PNP synchronizowane przełączanie, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 250 Hz | |
| Czas odpowiedzi | 2 ms | |
| Funkcja timera | Opóźnienie włączenia (GAN), opóźnienie wyłączenia (GAB), jeden strzał (IAB), opóźnienie włączenia - jeden strzał (GAN-IAB), programowalny odstęp między regulacjami 0,02 s ... 1 s | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 65.5 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe, złącze M12 x 1, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Osłona optyki | plastikowy | |
| Złącze | metal | |
| Masa | około 100 g | |
